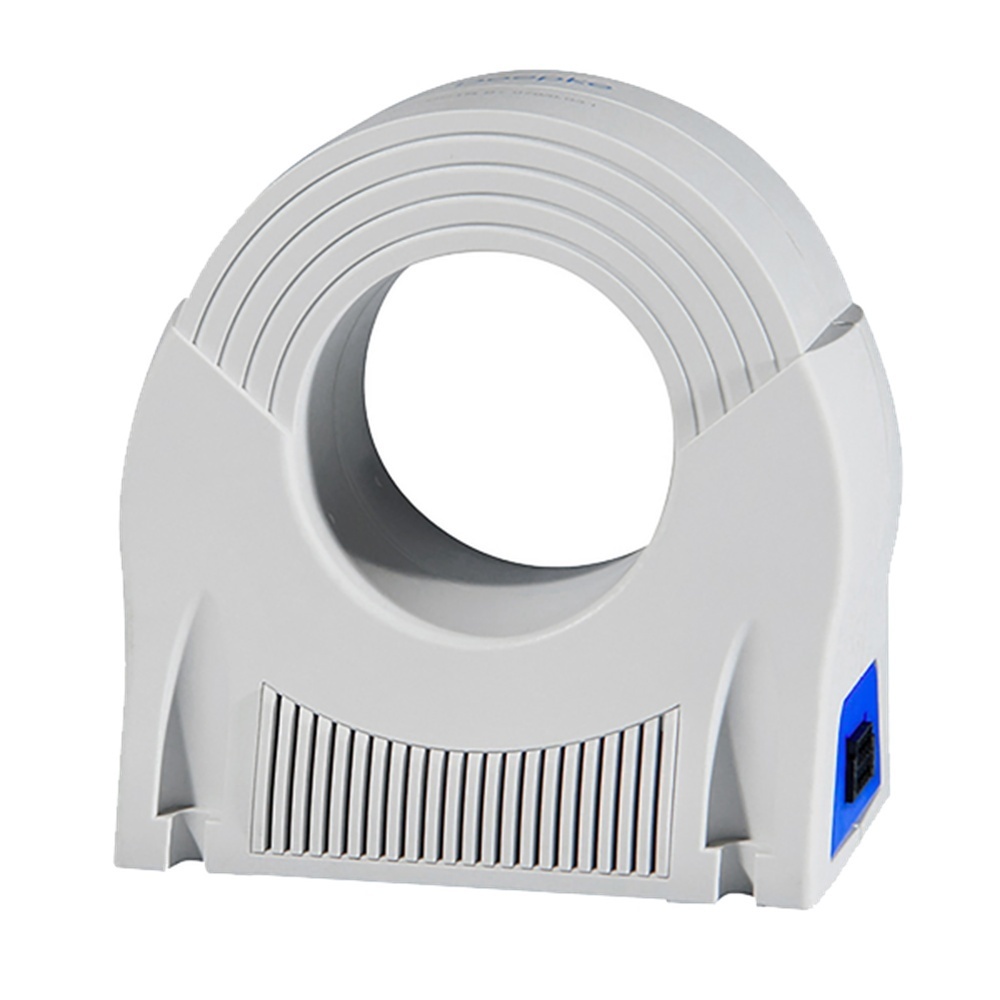

Doepke Differenz Strom Monitor 09344642 Typ DCTR B NK 070/0,3-I

Doepke Differenz Strom Monitor 09344642 Typ DCTR B NK 070/0,3-I RCM Residual Current Monitors, Differenzstromüberwachungsgeräte ermöglichen in Kombination mit separaten Differenzstromwandlern die Überwachung der Isolation zwischen aktiven Leitern und Erde. Im Gegensatz zu modularen Fehlerstromschutzgeräten MRCD oder Fehlerstromschutzschaltern RCCB werden sie dort eingesetzt, wo das Abschalten der Anlage nicht möglich oder nicht erwünscht ist. Somit dienen sie allein der Überwachung bzw. Meldung von Differenzströmen und sind somit für die vorbeugende Instandhaltung geeignet. Sie sind nicht zur Realisierung der Schutzmaßnahme Schutz durch automatische Abschaltung der Stromversorgung gemäß DIN VDE 0100-410 geeignet. Differenzstrommonitore der Baureihe DCTR zeichnen sich durch einen integrierten Durchsteckwandler und somit durch eine kompakte Bauweise und einfache Installation aus. Das Gerät erfasst die Höhe der aktuellen Ableit-und Fehlerströme kontinuierlich. Dieser Wert wird proportional als 4-20-mA-Signal wiedergegeben. Bei Überschreitung der fest eingestellten Ansprechschwelle schaltet ein potenzialfreier Wechsler. Eine mehrfarbige LED signalisiert diesen Zustand rot oder die Betriebsbereitschaft grün . Differenzstrommonitore mit der Differenzstromcharakteristik B erfassen pulsierende und glatte Gleichfehlerströme sowie Wechselfehlerströme bis 100 kHz. Geräte in Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V bzw. 400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften-geeignet zur Erfassung von Fehlerströmen des Typs B-überwachter Frequenzbereich 0 Hz DC – 100 kHz-Bemessungsströme bis 400 A-Bemessungsspannung des überwachten Stromkreises bis 690 V-Alarmrelais mit potenzialfreiem Wechslerkontakten-hilfsspannungsabhängig-kompaktes, robustes Kunststoffgehäuse-einfache Montage Montageart-Die Befestigung erfolgt auf tragfähigen Untergründen bzw. einer Montageplatte mittels der vorhandenen Anschraubpunkte. Einsatzgebiete Das Überwachungsgerät eignet sich für den Einsatz in Stromversorgungen von Zweckbauten und Industrieanlagen mit TN-S-, TN-C-S-Netzen, IT-Netzen und Gleichstromnetzen, z. B. in Serverräumen von Rechenzentren, in Laboratorien, in der Automobilindustrie und in Zusammenhang mit PV- und USV-Anlagen mit trafolosen Wechselrichtern, Klimaanlagen, Frequenzumrichtern, Schaltnetzteilen, Hochfrequenzstromrichtern, Druckereimaschinen und Verpackungsmaschinen. Geeignet für die Überwachung von DC-Stromkreisen und Anlagen, in denen elektronische Betriebsmittel glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50 Hz verursachen können. Hersteller Doepke Schaltgeräte GmbH Typ DCTR B NK 070/0,3-I EAN Nr. 4014712220478 Warengruppe Doepke Steuer und Überwachungseinrichtungen
