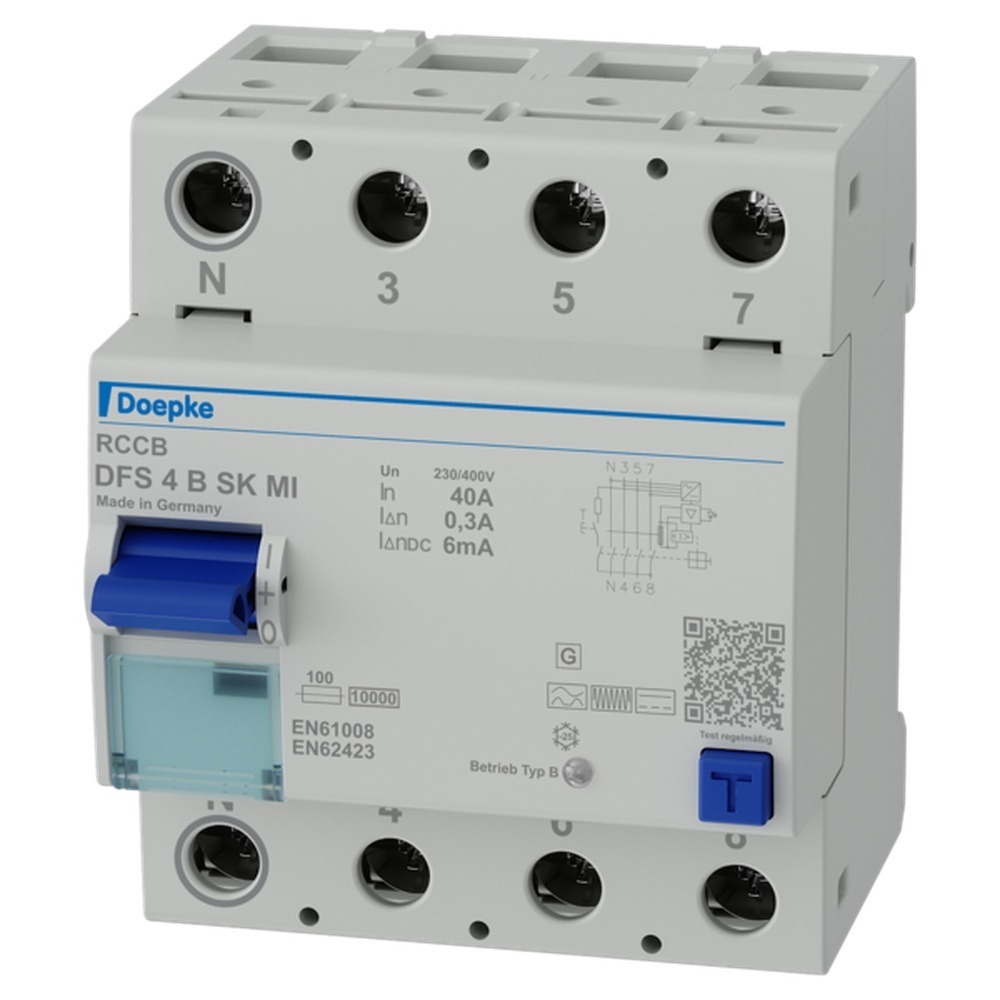

Doepke Fehlerstrom Schutzschalter 09136892 Typ DFS4 040-4/0,30-B SK MI

Doepke Fehlerstrom Schutzschalter 09136892 Typ DFS4 040-4/0,30-B SK MI Fehlerstromschutzschalter RCCB sind Komponenten zur Realisierung der Schutzmaßnahme Schutz durch automatische Abschaltung der Stromversorgung gemäß den Anforderungen der VDE 0100 Teil 410 bzw. entsprechenden internationalen Errichtungsvorschriften. Geräte der Baureihe DFS 4 sind kompakte zwei- oder vierpolige Fehlerstromschutzschalter. In der Standardausführung belegen sie nur vier Teilungseinheiten. Während DFS 4 in der Ausführung für Wechsel- und pulsierende Gleichfehlerströme für dreiphasige Netze ausgelegt sind, aber auch in einphasigen Netzen verwendet werden können, gibt es in den allstromsensitiven Ausführungen Typ B, Typ B+ spezielle Varianten für den ein- oder dreiphasigen Betrieb. Trotz der kompakten Maße sind eine Vielzahl verschiedener Auslöseströme und Charakteristiken bei Bemessungsströmen-je nach Ausführung-bis zu 125 A verfügbar. Alle Geräte sind in der Ausführung HD erhältlich, die sich besonders für den Einsatz in rauen Umgebungen Tunnel, Schwimmbäder etc. eignet. Außerdem verfügen sie über große Doppelstockklemmen zur Aufnahme großer Leiterquerschnitte, einen praktischen Multifunktionsschaltknebel und können durch eine kostenlose Software mit vorgefertigten Etiketten beschriftet werden. DFS 2 und DFS 4 mit der Fehlerstromcharakteristik B erfassen glatte Gleichfehlerströme sowie alle weiteren Fehlerströme vom Typ B gemäß IEC 60755. Die dazu benötigte Betriebsspannung wird der Netzspannung entnommen. Dabei ist eine korrekte Spannungsversorgung gewährleistet, wenn die Spannung zwischen den Netzleitern  50 V ist. Fehlerströme des Typs A werden netzspannungsunabhängig erkannt. Des Weiteren erkennen diese Fehlerstromschutzschalter lückenlos Fehlerströme aller Frequenzen bis 100 kHz. Mit diesem großen Frequenzbereich der Fehlerstromerfassung übertreffen sie deutlich die Anforderungen der Baunormen für Fehlerstromschutzschalter des Typs B. Der Fehlerschutz gemäß VDE 0100 Teil 410 ist bei einem entsprechenden Erdwiderstand über den gesamten Frequenzbereich der Fehlerstromerfassung gegeben. Der maximal zulässige Erdungswiderstand errechnet sich dabei als Quotient aus der zulässigen Berührspannung und dem höchsten Auslösefehlerstrom im gesamten erfassten Frequenzbereich. Bei Fehlerstromschutzschaltern mit der Kennlinie SK ist der Frequenzgang des Auslösestromes so ausgelegt, dass Fehlerströme mit hohen Frequenzen z. B. im Bereich der Taktfrequenzen von Wechsel- und Frequenzumrichtern im Vergleich zur Bemessungsfrequenz mit deutlich reduzierter Empfindlichkeit erfasst werden. Hierdurch werden unerwünschte Auslösungen durch Ableitströme weitgehend vermieden. Allerdings ist ein Brandschutz abhängig vom Bemessungsfehlerstrom des Schalters 0,03 A, 0,1 A oder 0,3 A nur für Fehlerströme mit Frequenzen bis 1000 Hz, 300 Hz oder 100 Hz gegeben, während die Geräte mit dem Auslösefrequenzgang B+ oder NK diesen Schutzpegel über den gesamten Auslösefrequenzbereich bis 20 kHz bzw. 100 kHz bieten. Die Variante MI ist zusätzlich zur Allstromsensitivität des Typs B bzw. B+ mit einer Auslöseschwelle von 6 mA bei Gleichfehlerströmen ausgestattet. Dies verhindert eine Vormagnetisierung von vorgeschalteten RCCB des Typs A oder F, sodass diese ihre Schutzfunktion weiter erfüllen können. Eigenschaften-hohe Immunität gegenüber transienten Ableit- und Fehlerströmen durch träges Ansprechen der Auslösung-erfüllt die Anforderungen der Bauvorschriften VDE 0664-10, VDE 0664-40, ÖVE/ÖNORM E 8601-allstromsensitiv für Fehlerströme mit Frequenzen und Mischfrequenzen von 0 Hz glatter Gleichstrom bis 100 kHz-elektromagnetische Verträglichkeit entsprechend VDE 0664-30 sowie VDE 0839-6-2 Störfestigkeit für Industrieanwendungen-hohe Verfügbarkeit auch der spannungsabhängigen Erfassung von glattem Gleichfehlerstrom und Wechselfehlerströmen mit Frequenzen  50/60 Hz durch volle Funktionstüchtigkeit mit Netzspannungen ab mindestens 50 V AC an zwei beliebigen aktiven Leitern-netzspannungsunabhängige Auslösung bei Fehlerströmen des Typs A-geringe Baugröße für alle Bemessungsströme-hohe Kurzschlussfestigkeit-beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss-Schaltstellungsanzeige-Sichtfenster für Beschriftungsetiketten-Multifunktionsschaltknebel mit drei Positionen ein, aus, ausgelöst-Neutralleiter bei zweipoligen RCCB rechts, bei vierpoligen in Standardausführung links vierpolige RCCB bis 80 A sind auch mit N-Leiter rechts ohne Mehrpreis lieferbar. Montageart-Schnellbefestigung auf Tragschiene-Einbaulage beliebig-Einspeisung vorzugsweise von oben Einsatzgebiete-Gewerbliche und industrielle Installationen mit TN-S-, TT- und TN-C-S-Systemen, in denen Betriebsmittel der Leistungselektronik ohne galvanische Netztrennung zur Anwendung kommen, wie z. B. Frequenzumrichter, Schaltnetzteile, Hochfrequenzstromrichter, Photovoltaik- und USV-Anlagen mit trafolosen Wechselrichtern. Hinweise-geeignet für den Einsatz in 50-Hz-Wechselstromnetzen-RCCB für andere Frequenzen auf Anfrage-Nicht für den Einsatz in Gleichstromnetzen sowie auf der Ausgangsseite von gesteuerten elektrischen Betriebsmitteln wie z. B. Frequenzumrichtern bestimmt. Hersteller Doepke Schaltgeräte GmbH Typ DFS4 040-4/0,30-B SK MI EAN Nr. 4014712235205 Warengruppe Doepke FI Schutzschalter
