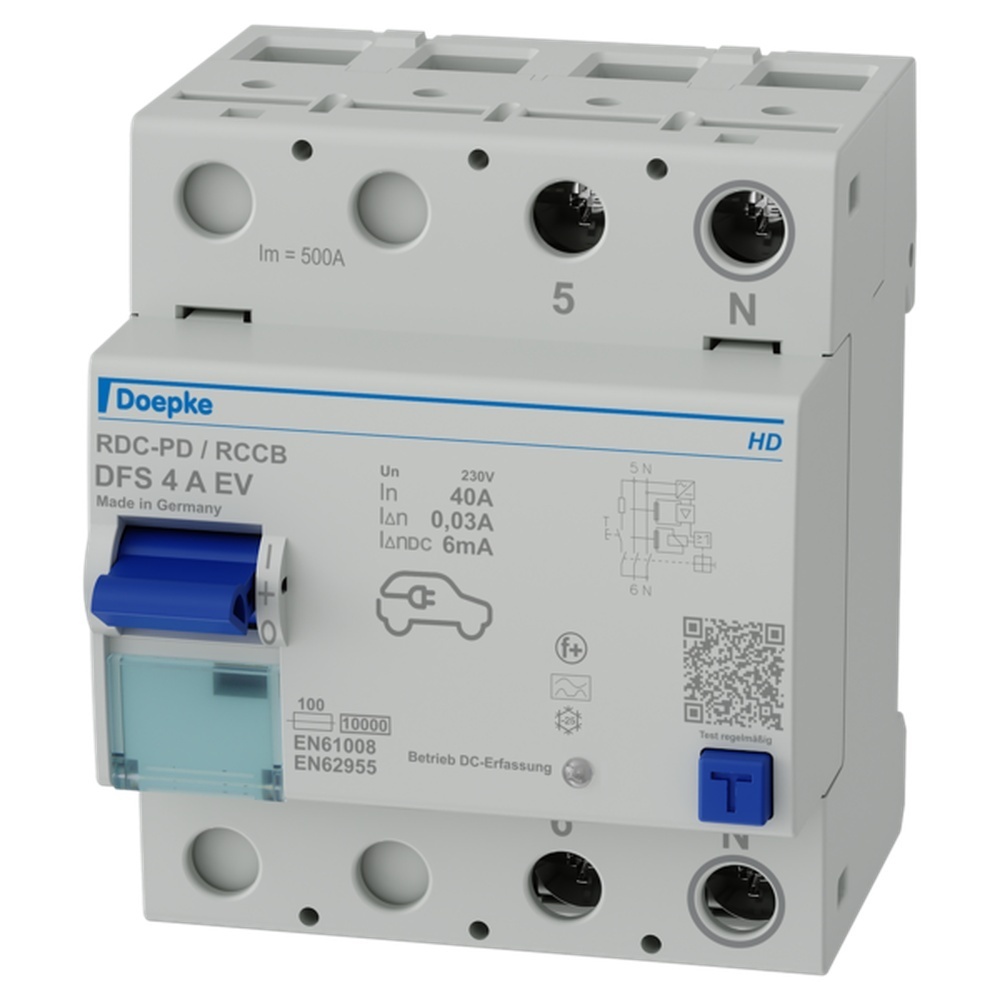

Doepke Fehlerstromschutzschalter 09134018HD Typ DFS4 040-2/0,03-A EV HD

Doepke Fehlerstromschutzschalter 09134018HD Typ DFS4 040-2/0,03-A EV HD Doepke Fehlerstromschutzschalter 2p, 40 A, 0.03 A, Typ A, N rechts Fehlerstromschutzschalter RCCB sind Komponenten zur Realisierung der Schutzmaßnahme Schutz durch automatische Abschaltung der Stromversorgung gemäß den Anforderungen der VDE 0100 Teil 410 bzw. entsprechenden internationalen Errichtungsvorschriften. Geräte der Baureihe DFS 4 sind kompakte zwei- oder vierpolige Fehlerstromschutzschalter. In der Standardausführung belegen sie nur vier Teilungseinheiten. Während DFS 4 in der Ausführung für Wechsel- und pulsierende Gleichfehlerströme für dreiphasige Netze ausgelegt sind, aber auch in einphasigen Netzen verwendet werden können, gibt es in den allstromsensitiven Ausführungen Typ B, Typ B+ spezielle Varianten für den ein- oder dreiphasigen Betrieb. Trotz der kompakten Maße sind eine Vielzahl verschiedener Auslöseströme und Charakteristiken bei Bemessungsströmen-je nach Ausführung-bis zu 125 A verfügbar. Außerdem verfügen sie über große Doppelstockklemmen zur Aufnahme großer Leiterquerschnitte, einen praktischen Multifunktionsschaltknebel und können durch eine kostenlose Software mit vorgefertigten Etiketten beschriftet werden. Schalter mit der Fehlerstromcharakteristik A ermöglichen die netzspannungsunabhängige Erkennung sinusförmiger Wechsel- und pulsierender Gleichfehlerströme. Eventuell vorhandene Zusatzfunktionen sind ggf. spannungsabhängig. RCCB in der Ausführung EV sind zusätzlich mit einer aktiven netzspannungsabhängigen Funktion zur Erkennung glatter Gleichfehlerströme und einer Auslöseschwelle von 6 mA ausgestattet. Diese verhindert eine eventuelle Vormagnetisierung eines vorgeschalteten Fehlerstromschutzschalters des Typs A oder F infolge eines glatten Gleichfehlerstromes, womit dieser seine Schutzfunktion weiterhin erfüllen kann. Sie sind ausschließlich vorgesehen für den Einsatz in Ladesäulen oder Wallboxen zur Ladung von Elektrofahrzeugen gemäß DIN VDE 0100-722. RCCB in der Ausführung EV dürfen nicht anstelle eines Fehlerstromschutzschalters vom Typ B oder B+ verwendet werden. Eigenschaften-netzspannungsabhängige Zusatzfunktion zur Erkennung glatter Gleichfehlerströme,-Auslöseschwelle von 6 mA bei glatten Gleichfehlerströmen ermöglicht die Umsetzung gemäß den Anforderung der DIN VDE 0100-722-netz- und hilfsspannungsunabhängige Auslösung,-sensitiv für Wechsel- und pulsierende Gleichfehlerströme Typ A-geringe Baugröße für alle Bemessungsströme,-hohe Kurzschlussfestigkeit,-beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss,-Schaltstellungsanzeige,-Sichtfenster für Beschriftungsetiketten,-Multifunktionsschaltknebel mit drei Positionen ein, aus, ausgelöst ,-Neutralleiter in Standardausführung links, bei vierpoligen Geräten Typ A/AC/F bis 125 A und Typ B/B+ bis 80 A wahlweise N rechts ohne Mehrpreis lieferbar. Montageart-Schnellbefestigung auf Tragschiene- Einbaulage beliebig-Einspeiserichtung beliebig Einsatzgebiete-Diese RCCB sind ausschließlich für die Verwendung in Einrichtungen zur Ladung von Elektrofahrzeugen vorgesehen.,-Ausgeschlossen ist der Einsatz zum Schutz von Anlagen, in denen elektronische Betriebsmittel Fehlerströme mit Frequenzen 50 Hz verur­sachen können. Hier sind allstrom­sensitive Fehlerstromschutzschalter des Typs B oder B+ einzusetzen. Hersteller Doepke Typ DFS40402003AEVHD EAN Nr. 4014712225459 Warengruppe Doepke FI Schutzschalter
