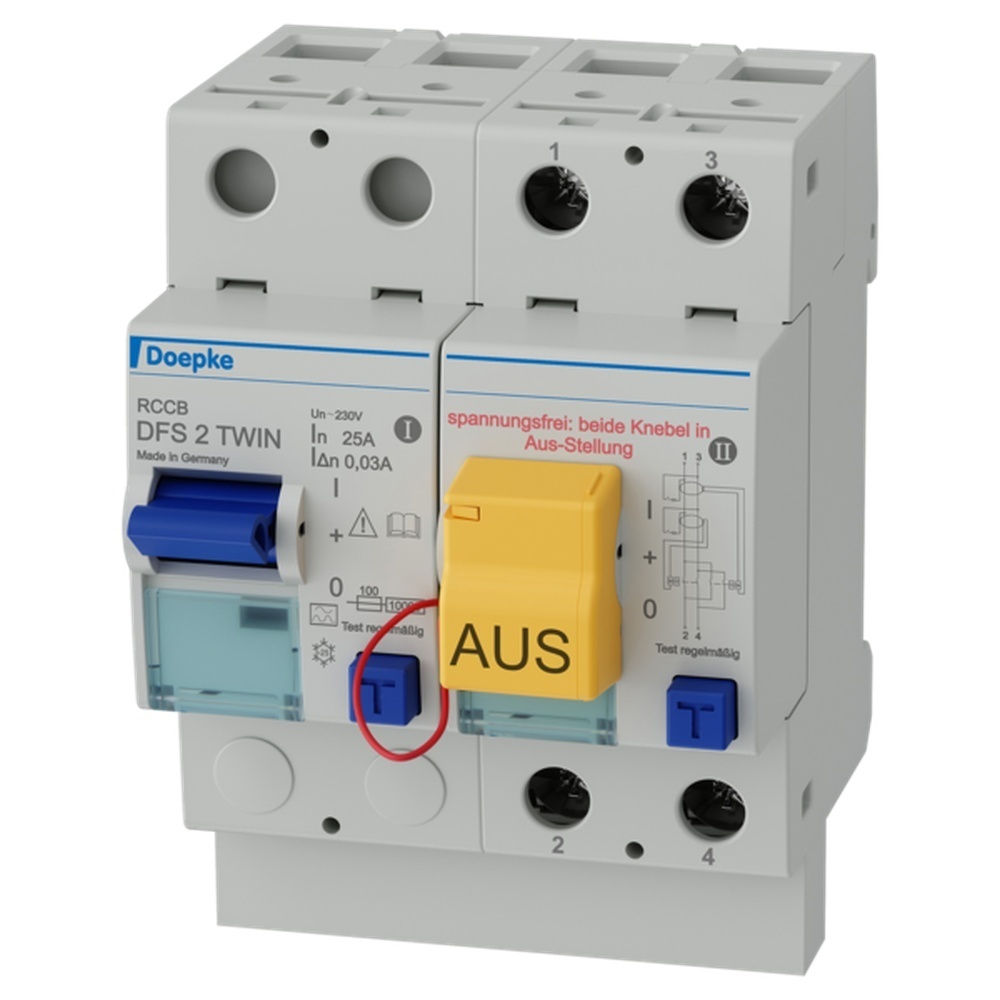

Doepke FI-Schalter 09124010 Typ DFS2 025-2/0,03-A TWIN

Doepke FI-Schalter Typ DFS2 025-2/0,03-A TWIN Doepke Artikel Nr. 09124010 Fehlerstromschutzschalter (RCCB) sind Komponenten zur Realisierung der Schutzmaßnahme Schutz durch automatische Abschaltung der Stromversorgung gemäß den Anforderungen der VDE 0100 Teil 410 bzw. entsprechenden internationalen Errichtungsvorschriften. Geräte der Baureihe DFS 2 sind kompakte zweipolige Fehlerstromschutzschalter für einphasige Netze. In der Standardausführung belegen sie nur zwei Teilungseinheiten. Trotz der kompakten Maße sind eine Vielzahl verschiedener Auslöseströme und Charakteristiken bei Bemessungsströmen-je nach Ausführung-bis zu 125 A verfügbar. Alle Geräte sind in der Ausführung HD erhältlich, die sich besonders für den Einsatz in rauen Umgebungen (Tunnel, Schwimmbäder etc.) eignet. Außerdem verfügen sie über große Doppelstockklemmen zur Aufnahme großer Leiterquerschnitte, einen praktischen Multifunktionsschaltknebel und können durch eine kostenlose Software mit vorgefertigten Etiketten beschriftet werden. Schalter mit der Fehlerstromcharakteristik A sind netzspannungsunabhängig und ermöglichen die Erkennung sinusförmiger Wechsel- und pulsierender Gleichfehlerströme. Die Twin-Ausführung ist eine Kombination zweier vollständiger RCCB, die einen Funktionstest jedes einzelnen Teil-RCCB ermöglicht, ohne den Laststromkreis abzuschalten. Sie bietet während der Funktionsprüfung einen vollwertigen Fehlerstromschutz, wobei jeder der parallel arbeitenden RCCB den vollen Bemessungskurzschlussstrom führen kann. Der kontinuierliche Stromfluss während der Testprozedur wird dabei durch eine Parallelschaltung der Schaltkontakte beider Teil-RCCB erreicht, d. h, wenn beide RCCB eingeschaltet sind, kann einer der beiden Teilschalter über seine Prüftaste ausgelöst werden, während der zweite Schalter die Stromführung übernimmt. Zeigt der Funktionstest die Nichtauslösung eines defekten RCCB, so kann die Wirksamkeit der Schutzmaßnahme durch Einschalten des intakten RCCB wiederhergestellt werden. Ein defektes Gerät kann in diesem Fall mit der werksseitig montierten Wiedereinschaltsperre WES 2 gegen Wiedereinschalten gesichert werden. Eigenschaften:-Funktionstest des Fehlerstromschutzschalters ohne Stromunterbrechung,-normgerechter Fehlerstromschutz auch während der Testprozedur,-keine Kosten durch Anlagenstillstand,-hohe Anlagenverfügbarkeit,-netz- und hilfsspannungsunabhängige Auslösung,-sensitiv für Wechsel- und pulsierende Gleichfehlerströme (Typ A),-geringe Baugröße für alle Bemessungsströme,-hohe Kurzschlussfestigkeit,-beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss,-Schaltstellungsanzeige,-Sichtfenster für Beschriftungsetiketten,-Multifunktionsschaltknebel mit drei Positionen: ein , aus , ausgelöst , Montageart:-Schnellbefestigung auf Tragschiene,-Einbaulage beliebig,-Einspeiserichtung beliebig, Einsatzgebiete:-Stromversorgungen von Wohn- u. Zweckgebäuden sowie Industrie­anlagen mit TN-S-, TT- und TN-C-S-Netzen. In IT-Netzen können Fehlerstromschutzschalter dieser Baureihe zur Abschaltung im Falle eines zweiten Fehlers vorgesehen werden.,-Die Twin-Ausführung ermöglicht die Durchführung des regelmäßig vorgeschriebenen Funktionstests ohne Stromunterbrechung.,-Ausgeschlossen ist der Einsatz in TN-C-Netzen und zum Schutz von Anlagen, in denen elektronische Betriebsmittel glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen &ne, 50 Hz verur­sachen können., Hinweise:-Wiedereinschaltsperre WES 2 werksseitig montiert FI-Schalter, 2-pol., 25 A, 0.03 A, Typ A, Twin, N links DFS2025-2/0,03-ATWIN EAN Nr. 4014712205642 Warengruppe Doepke FI Schutzschalter
