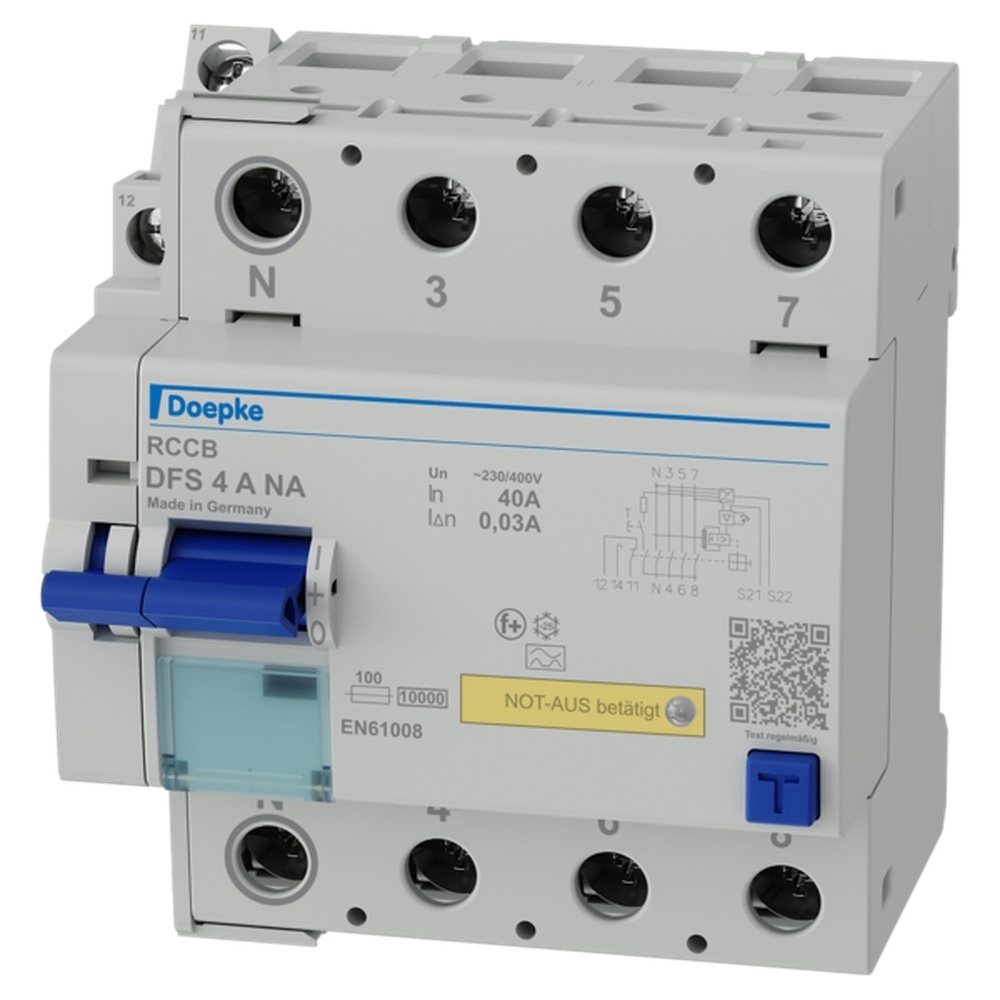

Doepke FI-Schalter 09134841 Typ DFS4 040-4/0,03-A NA

Doepke FI-Schalter Typ DFS4 040-4/0,03-A NA Doepke Artikel Nr. 09134841 Fehlerstromschutzschalter (RCCB) sind Komponenten zur Realisierung der Schutzmaßnahme Schutz durch automatische Abschaltung der Stromversorgung gemäß den Anforderungen der VDE 0100 Teil 410 bzw. entsprechenden internationalen Errichtungsvorschriften. Geräte der Baureihe DFS 4 sind kompakte zwei- oder vierpolige Fehlerstromschutzschalter. In der Standardausführung belegen sie nur vier Teilungseinheiten. Während DFS 4 in der Ausführung für Wechsel- und pulsierende Gleichfehlerströme für dreiphasige Netze ausgelegt sind, aber auch in einphasigen Netzen verwendet werden können, gibt es in den allstromsensitiven Ausführungen (Typ B, Typ B+) spezielle Varianten für den ein- oder dreiphasigen Betrieb. Trotz der kompakten Maße sind eine Vielzahl verschiedener Auslöseströme und Charakteristiken bei Bemessungsströmen-je nach Ausführung-bis zu 125 A verfügbar. Alle Geräte sind in der Ausführung HD erhältlich, die sich besonders für den Einsatz in rauen Umgebungen (Tunnel, Schwimmbäder etc.) eignet. Außerdem verfügen sie über große Doppelstockklemmen zur Aufnahme großer Leiterquerschnitte, einen praktischen Multifunktionsschaltknebel und können durch eine kostenlose Software mit vorgefertigten Etiketten beschriftet werden. Schalter mit der Fehlerstromcharakteristik A sind netzspannungsunabhängig und ermöglichen die Erkennung sinusförmiger Wechsel- und pulsierender Gleichfehlerströme. DFS mit Not-Aus-Funktion (Variante NA ) erlauben den Anschluss entsprechender Betätigungselemente, wie z. B. Taster oder Lichtschranken, zur Abschaltung des RCCB in Notsituationen. Der Anschluss erfolgt über das kompakte, werksseitig angebaute Zusatzmodul-auch eine Parallelschaltung mehrerer DFS ist möglich. Die im RCCB integrierte LED zeigt sowohl die Auslösung durch ein Betätigungselement als auch einen möglichen Drahtbruch an. Eine Wiedereinschaltung des RCCB wird in diesem Zustand verhindert. Montageart:-Schnellbefestigung auf Tragschiene,-Einbaulage beliebig,-Einspeiserichtung beliebig FI-Schalter, 4-pol., 40 A, 0.03 A, Typ A, Not-Aus, N links DFS4040-4/0,03-ANA EAN Nr. 4014712226012 Warengruppe Doepke FI Schutzschalter
