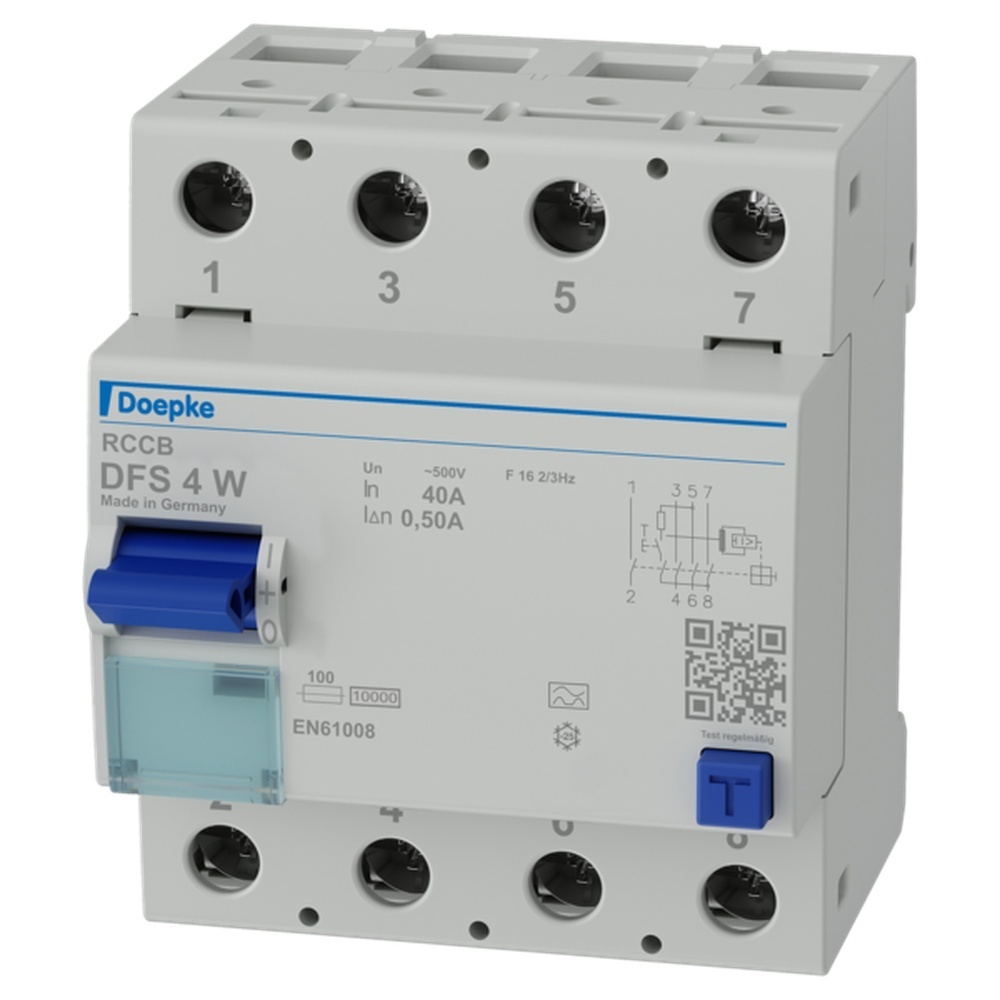

Doepke FI-Schalter 09137963 Typ DFS4W 040-3/0,50-A

Doepke FI-Schalter Typ DFS4W 040-3/0,50-A Doepke Artikel Nr. 09137963 Fehlerstromschutzschalter (RCCB) sind Komponenten zur Realisierung der Schutzmaßnahme Schutz durch automatische Abschaltung der Stromversorgung gemäß den Anforderungen der VDE 0100 Teil 410 bzw. entsprechenden internationalen Errichtungsvorschriften. Geräte der Baureihe DFS 4 sind kompakte zwei- oder vierpolige Fehlerstromschutzschalter. In der Standardausführung belegen sie nur vier Teilungseinheiten. Während DFS 4 in der Ausführung für Wechsel- und pulsierende Gleichfehlerströme für dreiphasige Netze ausgelegt sind, aber auch in einphasigen Netzen verwendet werden können, gibt es in den allstromsensitiven Ausführungen (Typ B, Typ B+) spezielle Varianten für den ein- oder dreiphasigen Betrieb. Trotz der kompakten Maße sind eine Vielzahl verschiedener Auslöseströme und Charakteristiken bei Bemessungsströmen-je nach Ausführung-bis zu 125 A verfügbar. Alle Geräte sind in der Ausführung HD erhältlich, die sich besonders für den Einsatz in rauen Umgebungen (Tunnel, Schwimmbäder etc.) eignet. Außerdem verfügen sie über große Doppelstockklemmen zur Aufnahme großer Leiterquerschnitte, einen praktischen Multifunktionsschaltknebel und können durch eine kostenlose Software mit vorgefertigten Etiketten beschriftet werden. Schalter mit der Fehlerstromcharakteristik A sind netzspannungsunabhängig und ermöglichen die Erkennung sinusförmiger Wechsel- und pulsierender Gleichfehlerströme. Bei der Geräteausführung W handelt es sich um einen netzspannungsunabhängigen Fehlerstromschutzschalter mit einer Bemessungsfrequenz von 16 2/3 Hz für Bahnanlagen mit Spannungen bis 500 V. Eigenschaften:-zweipolige Ausführung (4 TE) mit zwei integrierten Hilfsschaltern (2 S),-dreipolige Ausführung (4 TE) mit einem integrierten Hilfsschalter (1 S),-netz- und hilfsspannungsunabhängige Auslösung,-sensitiv für Wechsel- und pulsierende Gleichfehlerströme (Typ A),-geringe Baugröße für alle Bemessungsströme,-hohe Kurzschlussfestigkeit,-beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss,-Schaltstellungsanzeige,-Sichtfenster für Beschriftungsetiketten,-Multifunktionsschaltknebel mit drei Positionen: ein , aus , ausgelöst ,-Neutralleiter in Standardausführung links, bei jedem vierpoligen Gerät wahlweise N rechts ohne Mehrpreis lieferbar, Montageart:-Schnellbefestigung auf Tragschiene,-Einbaulage beliebig,-Einspeiserichtung beliebig, Einsatzgebiete:-vorzugsweise in geerdeten Stromnetzen für Bahnen zur Absicherung der Weichenheizungsanlagen,-Ausgeschlossen ist der Einsatz in TN-C-Netzen und zum Schutz von Anlagen, in denen elektronische Betriebsmittel glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen &ne, 50 Hz verur­sachen können. FI-Schalter, 4-pol., 40 A, 0.50 A, Typ A, für Weichenheizung, N links DFS4W040-3/0,50-A EAN Nr. 4014712135505 Warengruppe Doepke FI Schutzschalter
