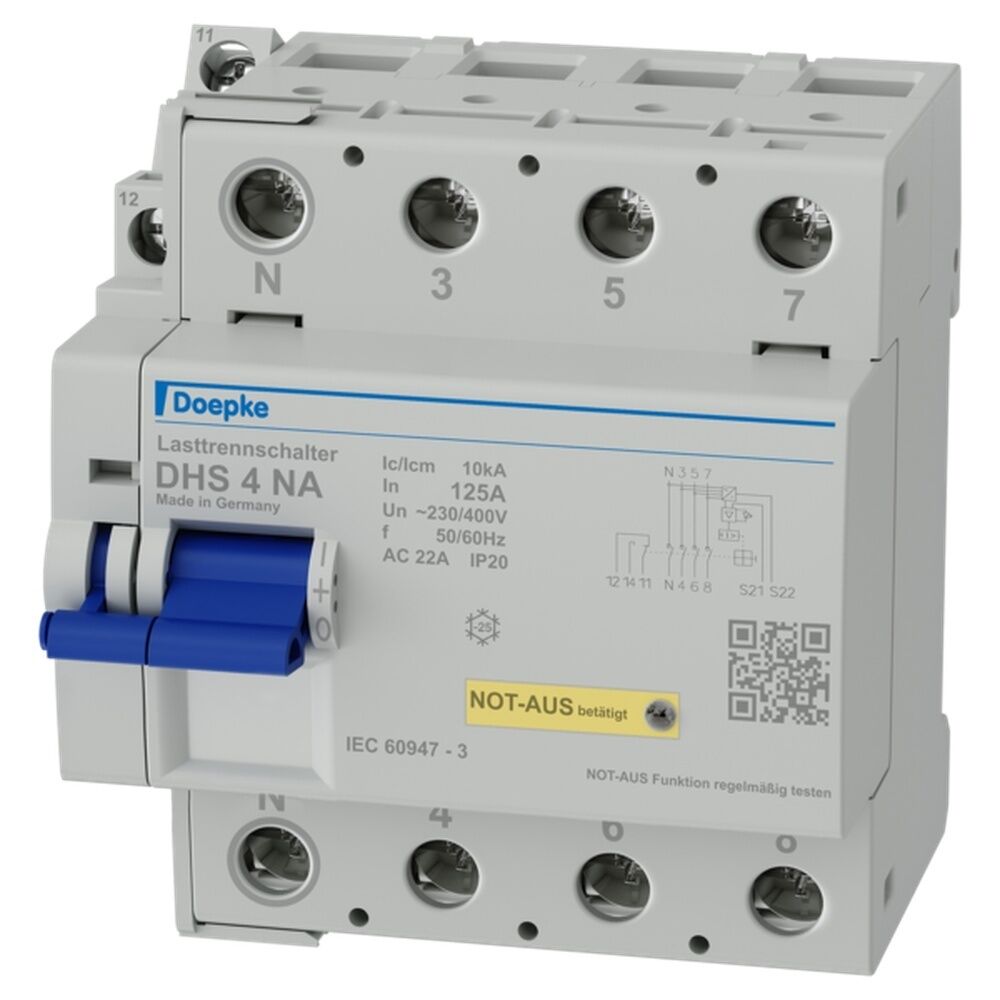

Doepke Last Trennschalter 09900012 Typ DHS 4-125 NA

Doepke Last Trennschalter 09900012 Typ DHS 4-125 NA Lasttrenn- bzw. Hauptschalter sind in der Lage, elektrische Apparate oder auch Anlagenteile zu Wartungsarbeiten vollständig und allpolig, auch unter Last oder Überlast, vom Netz zu trennen. Für die sichere Trennung sind die Trennstrecken von Pol zu Pol, aber auch von Eingang zu Ausgang, maßgebend. Hauptschalter sind zu diesem Zweck in einigen EVU-Gebieten durch die technischen Anschlussbedingungen TAB vorgeschrieben. Die Geräte der Baureihe DHS 4 sind Lasttrenn- bzw. Hauptschalter in vierpoliger Ausführung mit voreilendem N-Kontakt. Durch ihre Bauart fügen sie sich hervorragend in die Optik der Fehlerstromschutzschalter DFS ein. Die DHS können durch einen Hilfs- bzw. Fehlersignalschalter erweitert werden, was die Anzeige und Weiterverarbeitung des Schaltzustands ermöglicht. DHS mit Not-Aus-Funktion Variante NA erlauben den Anschluss entsprechender Betätigungselemente, wie z. B. Taster zur Abschaltung des Lastrennschalters in Notsituationen. Der Anschluss erfolgt über das kompakte, werksseitig angebaute Zusatzmodul-auch eine Parallelschaltung mehrerer DHS ist möglich. Die im Lastrennschalter integrierte LED zeigt sowohl die Auslösung durch ein Betätigungselement als auch einen möglichen Drahtbruch an. Eine Wiedereinschaltung des Lastrennschalters wird in diesem Zustand verhindert. Zwei- oder vierpolige Lasttrennschalter DHS werden als Hauptschalter im Eingang von Stromkreisverteilern eingesetzt. Sie ermöglichen die sichere Trennung der Verteilung und der nachgeschalteten Anlage vom Versorgungsnetz auch unter Last und Überlast. Ihr Einbau ist in einigen EVU-Gebieten durch die technischen Anschlussbedingungen TAB vorgeschrieben. Eigenschaften-mit Not-Aus-Funktion zur Auslösung bzw. Abschaltung mittels Betätigungselementen-Überwachung der Not-Aus-Funktion auf Drahtbruch und Anzeige durch eine LED-hohe Kurzschlussfestigkeit und hohes Schaltvermögen-beidseitige Doppelstockklemmen für großen Leiterquerschnitt u. Sammelschiene-Schaltstellungsanzeige-Sichtfenster für Beschriftungsetiketten Montageart-Schnellbefestigung auf Tragschiene-Einbaulage beliebig Einsatzgebiete-besonders geeignet für den Einsatz in Hauptverteilungen in weit ausgedehnten Stromversorgungen z. B. für Campingplätze, Yachthäfen, Kleingartenkolonien, Schaustellplätze usw. Hinweise-Gemäß EN 60947-3 werden in der Praxis Lastschalter, Trennschalter und Lasttrennschalter als Hauptschalter eingesetzt. Der Lastschalter muss Ströme unter Betriebsbedingungen im Stromkreis einschließlich einer festgelegten betriebsmäßigen Überlast einschalten, führen und ausschalten. In ausgeschalteter Stellung ist hierbei keine Trennfunktion erforderlich. Ein Lastschalter ist daher für eine sichere Trennung im Sinne der internationalen Errichtungsvorschriften nicht geeignet. Trennschalter müssen in ausgeschalteter Stellung die entsprechenden Anforderungen an eine Trennfunktion erfüllen, jedoch brauchen im Betriebsfall nur Ströme vernachlässigbarer Größe geschaltet werden. Die Kombination beider Ausführungen ist der Lasttrennschalter, der beide Eigenschaften in sich vereint und somit universell für gefahrloses Freischalten elektrischer Anlagen einsetzbar ist. Hersteller Doepke Schaltgeräte GmbH Typ DHS 4-125 NA EAN Nr. 4014712236547 Warengruppe Doepke Hauptsicherungsschalter
