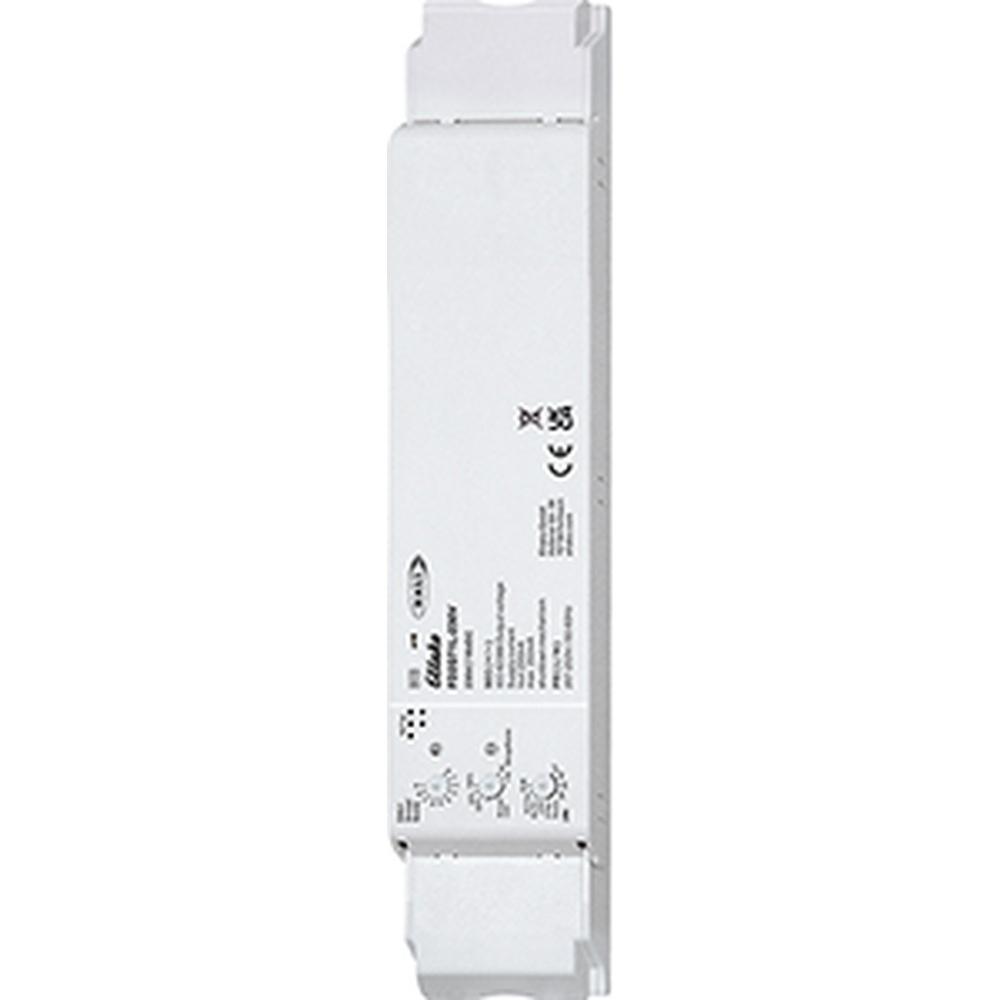

Eltako Funk DALI2 Gateway 30000047 Typ FD2G71L-230V

Eltako Funk DALI2 Gateway 30000047 Typ FD2G71L-230V Funk-DALI2-Gateway Funk-DALI2-Gateway, bidirektional. Stand-by-Verlust 2 Watt. Montage zum Beispiel in Zwischendecken und Leuchten. 252mm lang, 46mm breit und 31mm hoch. Mit Kabel-Zugentlastung. Versorgungsspannung 230V an den Klemmen N und L. An den Klemmen DALI +/- werden 16V DC/130mA für bis zu 64 Stück DALI-Geräte bereitgestellt. Mit dem Gateway FDG71L werden DALI-Geräte mit EnOcean-Funksendern angesteuert. Es können die Gruppen 0-15 angesteuert und auch der Broadcastbefehl abgesetzt werden. Außerdem können die DALI-Szenen 0-15 angesteuert werden. DALI-Installationen, die mit dem FDG71L komplett angesteuert werden sollen, müssen also in Gruppen 0-15 konfiguriert sein. Das FGD71L speichert intern den Dimmwert für jede der Gruppen 0-15 und stellt diesen Wert als Rückmeldung bereit. Es werden dabei die selben Rückmeldetelegramme erzeugt, wie bei einem FUD71. Die Rückmeldungen der Geräteadressen entsprechen dabei in aufsteigender Reihenfolge den Dimmwerten der DALI-Gruppen 0-15. Die Rückmeldungen können mit PCT14 individuell pro Gruppe von Dimmwert-Telegramm (%) auf Taster-Telegramm (ein/aus) umgestellt werden. Somit können mit den Rückmeldungen Aktoren angesteuert werden. Das FDG71L erfüllt die Funktionen des DALI-Masters und der DALI-Stromversorgung. Achtung: Funktaster erfordern beim manuellen Einlernen in das FDG71L immer einen Doppelklick! Bei CLR genügt ein Einfachklick. Ein Richtungstaster oder Universaltaster mit gleicher ID und gleicher Taste kann nicht mehrfach in unterschiedliche Gruppen eingelernt werden. Es gilt immer die zuletzt ausgewählte Gruppe. Ein Taster kann also entweder nur eine Gruppe oder mit Broadcast alle Gruppen schalten. Pro Gruppe kann auch ein FBH eingelernt werden. Bei manuellem Einlernen wirkt dieser immer helligkeitsunabhängig. Mit PCT14 kann man auch die Helligkeitsschwelle einstellen. Für die FBH aller Gruppen kann die Verzögerungszeit für die Abschaltung nach Nicht-Bewegung gemeinsam in Minuten (1..60) eingestellt werden. Default sind 3 Minuten. Hersteller Eltako Nr. 30000047 Typ FD2G71L-230V EAN Nr. 4010312328507 Warengruppe Eltako Funk System
