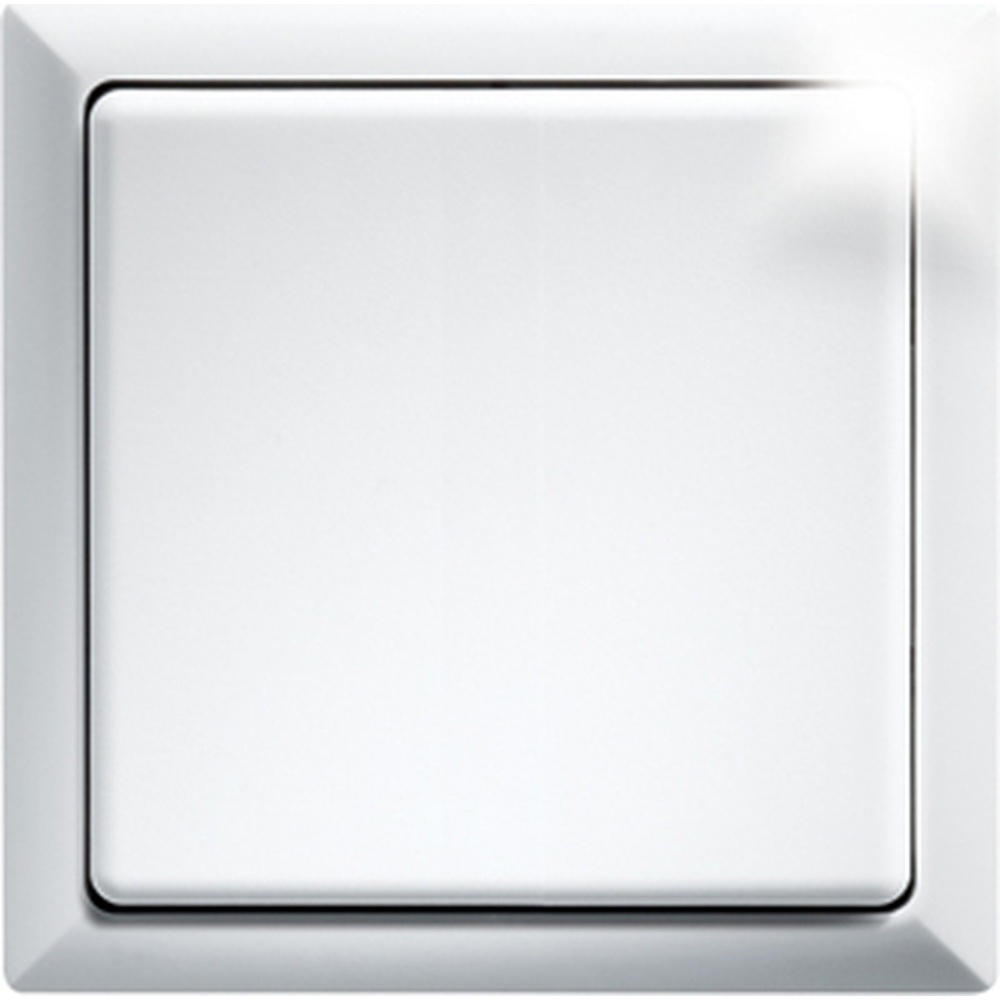

ELTAKO Funk Flächentaster 30000705 Typ FT4F-wg

ELTAKO Funk Flächentaster 30000705 Typ FT4F-wg FFlächen-Funktaster, 80x80mm außen, Rahmen-Innenmaß 63x63mm, 15mm hoch. Erzeugt die Energie für Funktelegramme selbst bei Tastendruck, daher ohne Anschlussleitung und kein Stand-by-Verlust. Mit Wippe und Doppelwippe. Smart Home Sensor. Im Lieferumfang enthalten sind der Rahmen R1F, eine Flächenwippe WF, eine Flächen-Doppelwippe DWF alle gleiche Farbe, ein Befestigungsrahmen BRF, die Halteplatte HP, das Funkmodul und eine Klebefolie. Funktaster mit einer Wippe können zwei auswertbare Signale senden Wippe oben drücken und Wippe unten drücken. Funktaster mit Doppelwippe können vier auswertbare Signale senden Zwei Wippen je oben und unten drücken. Die Halteplatte kann auf eine ebene Fläche geschraubt oder mit der beiliegenden Klebefolie an die Wand, auf Glas oder auf Möbel geklebt werden. Über einer 55mm-Schalterdose werden die in der Dose vorhandenen Hülsen zur Schraubbefestigung verwendet. Ab Werk ist die Doppelwippe auf das Funkmodul gerastet. Soll diese gegen die große Wippe ausgetauscht werden, dann die Wippenhälften nach vorne abziehen und hierbei nicht zur Mitte hin verbiegen. Danach die große Wippe so aufrasten, dass deren Kennzeichnungen 0 und I auf der Rückseite mit dem Funkmodul übereinstimmen. Bei dem Ankleben zuerst das Set Halteplatte mit Rahmen und Befestigungsrahmen-mit den Rastungen oben und unten-ankleben. Danach das Set Funkmodul mit Wippe-Kennzeichnung 0 auf der Rückseite immer oben-einrasten. Vor dem Anschrauben den Rahmen mit Befestigungsrahmen von der Halteplatte lösen. Hierzu die Rastungen der Halteplatte nach außen drücken. Danach die Halteplatte-mit den Rastungen oben und unten-anschrauben, den Rahmen mit dem Befestigungsrahmen aufrasten und das Set Funkmodul mit Wippe-Kennzeichnung 0 auf der Rückseite immer oben-einrasten. Zur Schraubbefestigung empfehlen wir Edelstahl-Senkschrauben 2,9x25mm, DIN 7982 C. Sowohl mit Dübeln 5x25mm als auch auf 55mm-Schalterdosen. Der ELTAKO-Rahmen kann bei der Montage jederzeit gegen einen Rahmen mit dem Innenmaß 63x63mm anderer Hersteller ausgetauscht werden. Das in dem Funktaster enthaltene Funkmodul kann gemäß Bedienungsanleitung in ­alle verschlüsselbare Aktoren der Baureihen 61 und 71, sowie in das FAM14 verschlüsselt eingelernt werden. Hierzu ist die Funktaster-Verschlüsselungswippe FTVW von Seite 7-21 erforderlich. Verschlüsselbare Aktoren tragen das Schlüssel-Piktogramm. Hersteller ELTAKO Typ FT4Fwg EAN Nr. 4010312302972 Warengruppe ELTAKO Funk System
