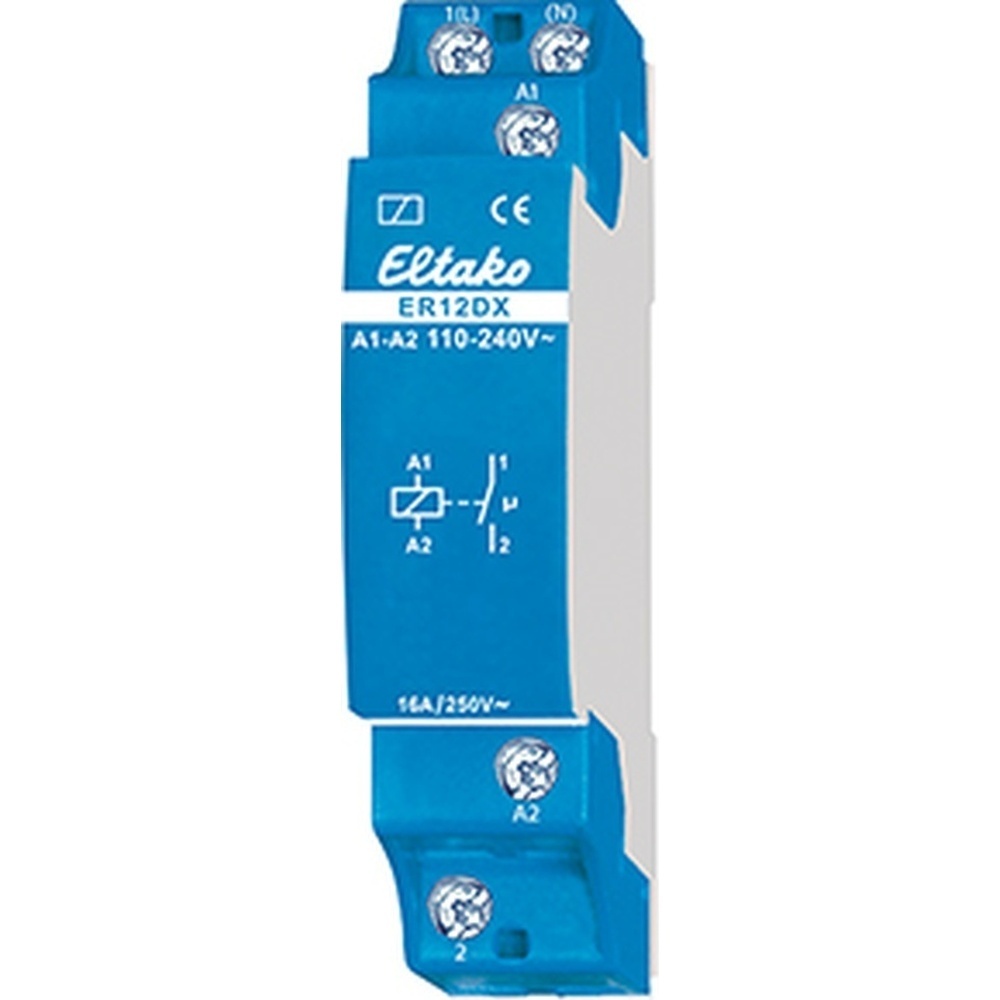

ELTAKO Schaltrelais 22100003 Typ ER12DX/110-240V

ELTAKO Schaltrelais 22100003 Typ ER12DX/110-240V Schaltrelais, 1 Schließer 16A 1 Schließer potenzialfrei 16A/250V AC, 230V-LED-Lampen bis 600W, Glühlampen 2000W. Kein Stand-by-Verlust. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit=18mm breit, 58mm tief. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Mit der patentierten ELTAKO Duplex-Technologie (DX) können die normalerweise potenzialfreien Kontakte beim Schalten von 110-240V AC 50Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und L an 1(L) anschließen. Dadurch ergibt sich ein Stand-by-Verlust von nur 0,1 Watt. Wird der Kontakt zum Steuern von Schaltgeräten verwendet, welche selbst nicht im Nulldurchgang schalten, sollte (N) nicht angeschlossen werden, da der zusätzliche Schließverzug sonst das Gegenteil bewirkt. Steuerspannung 110-240V AC. Sehr geringes Schaltgeräusch. Ansteuerungsanzeige mit Leuchtdiode. Die Anschlussklemmenbelegung ist identisch mit dem elektromecha­nischen Schaltrelais R12-100-. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine ­Spulen-Verlustleistung und keine Erwärmung hierdurch. Der Relaiskontakt kann bei der Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung. Dieses Relais ist nicht zur Rückmeldung mit der Schaltspannung eines Dimmschalters geeignet. Hierzu nur die Relais ESR12DDX-UC, ESR12NP-230V+UC oder ESR61NP-230V+UC verwenden. Die Elektronik hat keine eigene Stromversorgung und daher keinen Stand-by-Verlust. Erst beim Schließen des Steuerkontaktes wird der Mikrocontroller aktiviert, welcher das bistabile Relais in die richtige Richtung schaltet. Beim Öffnen des Steuerkontaktes oder abfallender Steuerspannung wird zurückgeschaltet. Hersteller ELTAKO Nr. 22100003 Typ ER12DX/110-240V EAN Nr. 4010312206911 Warengruppe ELTAKO Schaltrelais
