Maico Axialdachventilator 0087.0796 Typ DZD 25/4 B Ex e

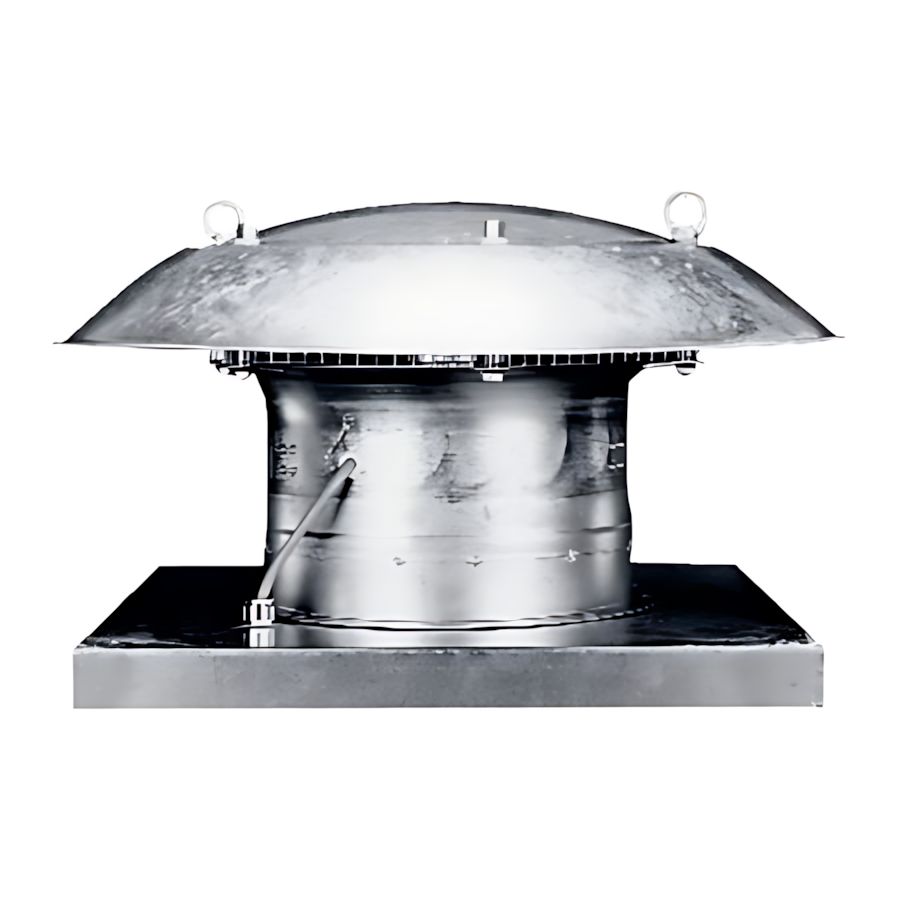

Maico Axial Dachventilator 0087.0796 Typ DZD 25/4 B Ex e Axial-Dachventilator DZD 25/4 B Ex e Drehstrom, explosionsgeschützt, DN250 Produktausführung: Für Einsatztemperaturen von -20 GradC Ta +60 GradC. Besondere Eigenschaften: Axial-Dachventilator, explosionsgeschützt, Medium Gas. Explosionsschutz und Zulassungen nach ATEX und IECEx. Ex II 2 G Ex eb IIB + H2 T3/T4 Gb/Ex II 2 G Ex h IIB + H2 T3/T4 Gb. Einsatztemperaturen abhängig von Temperaturklasse: T3 -20 GradC Ta +60 GradC, T4 -20 GradC Ta +40 GradC. Für alle Gase und Dämpfe der Ex-Gruppe IIA und IIB und zusätzlich für Wasserstoff qualifiziert. MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen. Für Zone 1 und 2. Zündschutzarten: e-erhöhte Sicherheit und c-konstruktive Sicherheit. Schutzart IP 64. Grundplatte, Anströmdüse und Regenschutzhaube aus verzinktem Stahlblech. Ausblasrichtung horizontal. Stabile Transportösen ermöglichen einen Transport per Kran. Für Be- oder Entlüftung umschaltbar. Laufrad: Axiallaufrad aus leitfähigem Kunststoff. Wuchtgüte der Motor-Laufradkombination G 6,3 nach Kategorie BV-3 gemäß ISO 14694. Förderrichtung: Die Förderrichtung ist gekennzeichnet. Standard Abluftbetrieb, Förderrichtung über Motor blasend. Motor: Robuster Drehstrommotor mit Kugellager, wartungsfrei. Reversierbar. Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35% bei anomaler Förderrichtung. Betriebsart S1 (Dauerbetrieb). Drehzahlregelung mit Transformator TR. möglich. Ausnahme: DZD 35/2 B Ex. Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem (Sicherheitseinrichtung gemäß Richtlinie RL 2014/34/EU) angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt. Als Auslösesystem wird das MAICO-Kaltleiterauslösesystem MVS 6 oder TMS empfohlen. Elektrischer Anschluss: Anschlussleitung ca. 1,7 m lang. Separater Klemmenkasten, Ex-geschützt, mit Kabelverschraubung. Sicherheitshinweise: Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist, z. B. mit Schutzgitter SG.Artikel: DZD 25/4 B Ex e, Fördervolumen: 800 m3/h, Drehzahl: 1475 1/min, Laufradtyp: axial, Luftrichtung: Be- und Entlüftung, Drehzahlsteuerbar: ja, Reversierbarkeit: ja, Spannungsart: Drehstrom, Bemessungsspannung: 400 V, Netzfrequenz: 50 Hz, Nennleistung: 38 W, cosphi: 0,28, INenn: 0,19 A, Imax bei UNenn: 0,19 A, Schutzart: IP 64, Wärmeklasse: F, Einbauort: Dach, Einbaulage: senkrecht, Material: Stahlblech, verzinkt, Material Gehäuse: Stahlblech, verzinkt, Farbe: verzinkt, Gewicht: 14,25 kg, Gewicht mit Verpackung: 16,67 kg, Nennweite: 250 mm, Breite: 570 mm, Höhe: 325 mm, Tiefe: 570 mm, Breite mit Verpackung: 610 mm, Höhe mit Verpackung: 360 mm, Tiefe mit Verpackung: 610 mm, EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 G, EX-Bezeichnung nach Norm: Ex eb IIB + H2 T3 Gb/Ex h IIB + H2 T3 Gb, Ta-Umgebungstemperatur: -20 GradC Ta +60 GradC, IA/IN: 3,7, Zeit tA: 450 sek, Betriebsart: S1, PTC DIN 44082: M 100, EG-Baumusterprüfbescheinigung: TÜV-A 19 ATEX0104 X, IECEx EPS 19.0020X, Temperaturklasse: T3, Wärmeklasse von Isolierstoffen Th. Cl.: 155 (F) Hersteller Maico Typ DZD 25/4 B Ex e Nr. 0087.0796 EAN Nr. 4012799877967 Warengruppe Maico Axial Dachventilator
