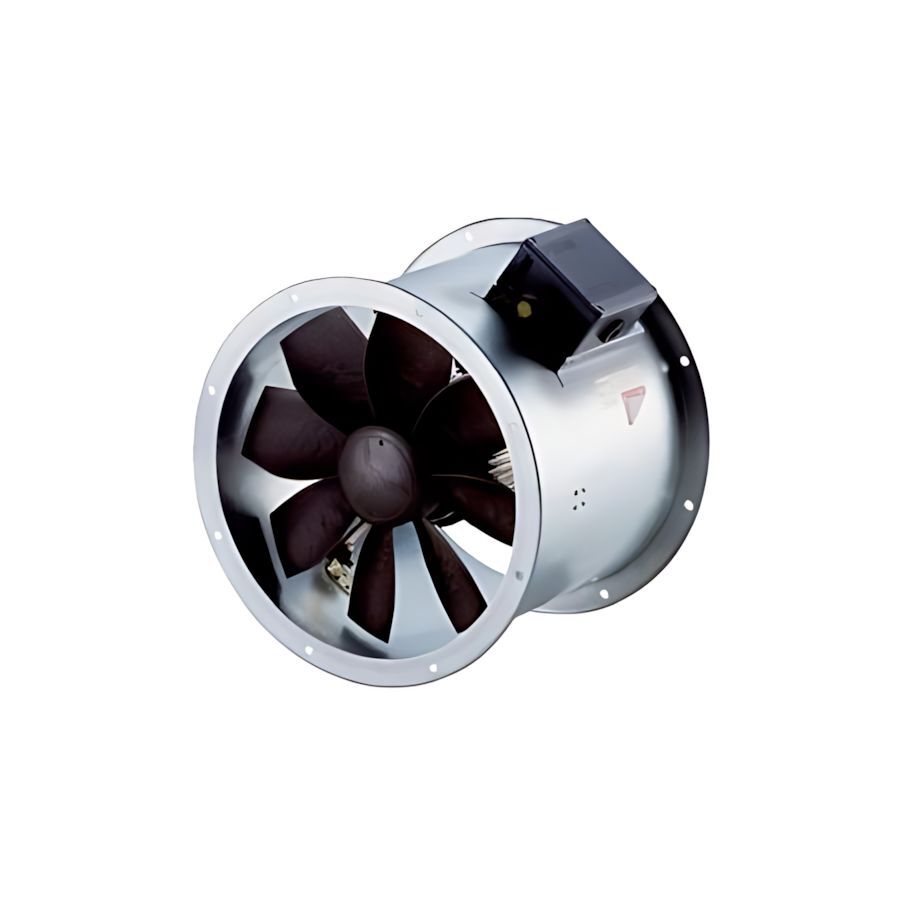

Maico Axialrohrventilator 0086.0700 Typ DZR 20/2 B Ex e

Maico Axial Rohrventilator 0086.0700 Typ DZR 20/2 B Ex e Axial-Rohrventilator DZR 20/2 B Ex e Drehstrom, Ex-Schutz, DN200 Produktausführung: Für Einsatztemperaturen von -20 GradC Ta +40 GradC. Besondere Eigenschaften: Axial-Rohrventilator, explosionsgeschützt, Medium Gas. Explosionsschutz und Zulassungen nach ATEX und IECEx. Ex II 2 G Ex eb IIB + H2 T3/T4 Gb/Ex II 2 G Ex h IIB + H2 T3/T4 Gb. Einsatztemperaturen abhängig von Temperaturklasse: T3 -20 GradC Ta +60 GradC, T4 -20 GradC Ta +40 GradC. Für alle Gase und Dämpfe der Ex-Gruppe IIA und IIB und zusätzlich für Wasserstoff qualifiziert. MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen. Für Zone 1 und 2. Zündschutzarten: e-erhöhte Sicherheit und c-konstruktive Sicherheit. Schutzart IP 64. Für Be- oder Entlüftung umschaltbar. Rohrhülse aus verzinktem Stahlblech, beidseitig mit Flansch-Lochbild nach DIN 24155. Zur einfachen und direkten Montage in ein Rohrsystem. Einbau in jeder Lage möglich. Laufrad: Axiallaufrad aus leitfähigem Kunststoff. Wuchtgüte der Motor-Laufradkombination G 6,3 nach Kategorie BV-3 gemäß ISO 14694. Förderrichtung: Die Förderrichtung ist gekennzeichnet. Standard Abluftbetrieb, Förderrichtung über Motor saugend. Motor: Robuster Drehstrommotor mit Kugellager, wartungsfrei. Reversierbar. Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35% bei anomaler Förderrichtung. Betriebsart S1 (Dauerbetrieb). Drehzahlregelung mit Transformator TR. möglich. Ausnahme: DZR 35/2 B Ex. Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem (Sicherheitseinrichtung gemäß Richtlinie RL 2014/34/EU) angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt. Als Auslösesystem wird das MAICO-Kaltleiterauslösesystem MVS 6 oder TMS empfohlen. Elektrischer Anschluss: Klemmenkasten am Ventilator montiert, Ex-geschützt, mit Kabelverschraubung. Sicherheitshinweise: Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist, z. B. mit Schutzgitter SG.Artikel: DZR 20/2 B Ex e, Fördervolumen: 1050 m3/h, Drehzahl: 2950 1/min, Laufradtyp: axial, Drehzahlsteuerbar: ja, Reversierbarkeit: ja, Spannungsart: Drehstrom, Bemessungsspannung: 400 V, Netzfrequenz: 50 Hz, Nennleistung: 65 W, cosphi: 0,4, INenn: 0,23 A, Imax bei UNenn: 0,25 A, Schutzart: IP 64, Wärmeklasse: F, Einbaulage: senkrecht/waagerecht, Material: Stahlblech, verzinkt, Material Gehäuse: Stahlblech, verzinkt, Farbe: verzinkt, Gewicht: 7,24 kg, Gewicht mit Verpackung: 7,91 kg, Nennweite: 200 mm, Breite: 317 mm, Höhe: 317 mm, Tiefe: 240 mm, Breite mit Verpackung: 350 mm, Höhe mit Verpackung: 335 mm, Tiefe mit Verpackung: 265 mm, EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 G, EX-Bezeichnung nach Norm: Ex eb IIB + H2 T4 Gb/Ex h IIB + H2 T4 Gb, Ta-Umgebungstemperatur: -20 GradC Ta +40 GradC, IA/IN: 7,3, Zeit tA: 69 sek, Betriebsart: S1, PTC DIN 44082: M 100, EG-Baumusterprüfbescheinigung: TÜV-A 19 ATEX0103 X, IECEx EPS 19.0019X, Temperaturklasse: T4, Wärmeklasse von Isolierstoffen Th. Cl.: 155 (F) Hersteller Maico Typ DZR 20/2 B Ex e Nr. 0086.0700 EAN Nr. 4012799867005 Warengruppe Maico Axial Rohrventilator
