Maico Diagonal Ventilator 0080.0624 Typ EDR 45-2

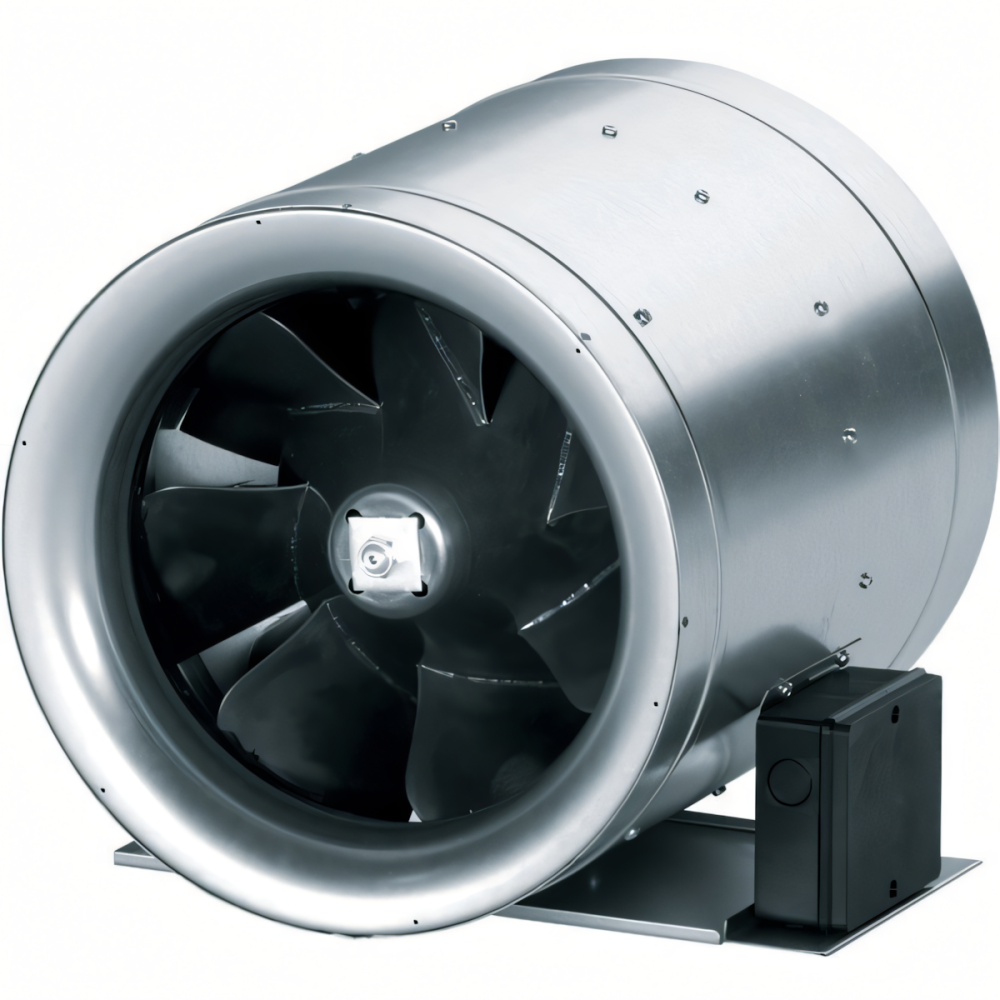

Maico Diagonal Ventilator 0080.0624 Typ EDR 45-2 Diagonal-Ventilator EDR 45-2 für Rohreinbau, DN 450 Merkmale  Für direkten Einbau in Rohrleitungen.  Förderung von mittleren bis großen Luftmengen gegen hohe Widerstände.  Kompakte Abmessungen, geringes Gewicht und integrierte Montageplatte erleichtern schnelle Montage.  Der hohe Wirkungsgrad reduziert die Betriebskosten: Kaufpreis amortisiert sich je nach Betriebsdauer nach nur einem Jahr.  Ansaugdüse zum turbulenzarmen Luftansaugen.  Diagonal-Laufrad mit nachgeschaltetem Stator.  Profiliertes Laufrad- und Statorschaufeln sorgen für optimale Anströmung.  Mit Diffusor zur Erhöhung des statischen Drucks.  Spaltabdichtung zwischen Saug- und Druckraum reduziert die Überströmverluste.  Meridianer Strömungsverlauf verhindert Turbulenzen.  Betrieb mit Frequenzumrichter MFU.  Schutzart IP X4.  Isolationsklasse F. Drehstrommotor  Stufenlose Drehzahlregelung mittels Frequenzumrichter MFU.  Die Anschlüsse sind auf Klemmen geführt und müssen an einen Motorschutzschalter angeschlossen werden.  Elektrischer Anschluss über Anschlusskabel. Elektrischer Anschluss  Netzfrequenz 50 Hz. Artikel: EDR 45-2  Fördervolumen: 7470 m3/h  Drehzahl: 2070 1/min  Laufradtyp: diagonal  Drehzahlsteuerbar: ja  Spannungsart: Drehstrom  Bemessungsspannung: 400 V  Netzfrequenz: 50 Hz  Nennleistung: 1132 W  IMax: 2,16 A  Schutzart: IP X4  Wärmeklasse: F  Einbauort: Rohrsystem  Einbaulage: senkrecht/waagerecht  Material: Aluminium  Farbe: silber  Gewicht: 26,6 kg  Gewicht mit Verpackung: 27,8 kg  Nennweite: 450 mm  Breite: 453 mm  Höhe: 493 mm  Tiefe: 467 mm  Breite mit Verpackung: 460 mm  Höhe mit Verpackung: 510 mm  Tiefe mit Verpackung: 470 mm  Fördermitteltemperatur: 60 °C  Umgebungstemperatur: -30 °C bis 60 °C  Gesamteffizienz e: 73,2 %  Messkategorie: B  Effizienzkategorie: total  Effizienzgrad N: 83,2  VSD erforderlich: ja  Herstellungsjahr: siehe Typenschild  Herstellername/Amtliche Registriernummer/Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH/Registergericht Freiburg, HRB 601233/Villingen-Schwenningen  PBEP/FördervolumenBEP/Pfs, BEP: 1,13 kW/5008 m3/h/557 Pa  nBEP: 2052 1/min  spezifisches Verhältnis: ca. 1  Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung  Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung  Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind:- IBEP: 2,16 A  SchallleistungspegelLWA5: 75 dB(A) Hersteller Maico Nr. 0080.0624 Typ EDR 45-2 EAN Nr. 4012799981367 Warengruppe Maico Diagonal Ventilator
