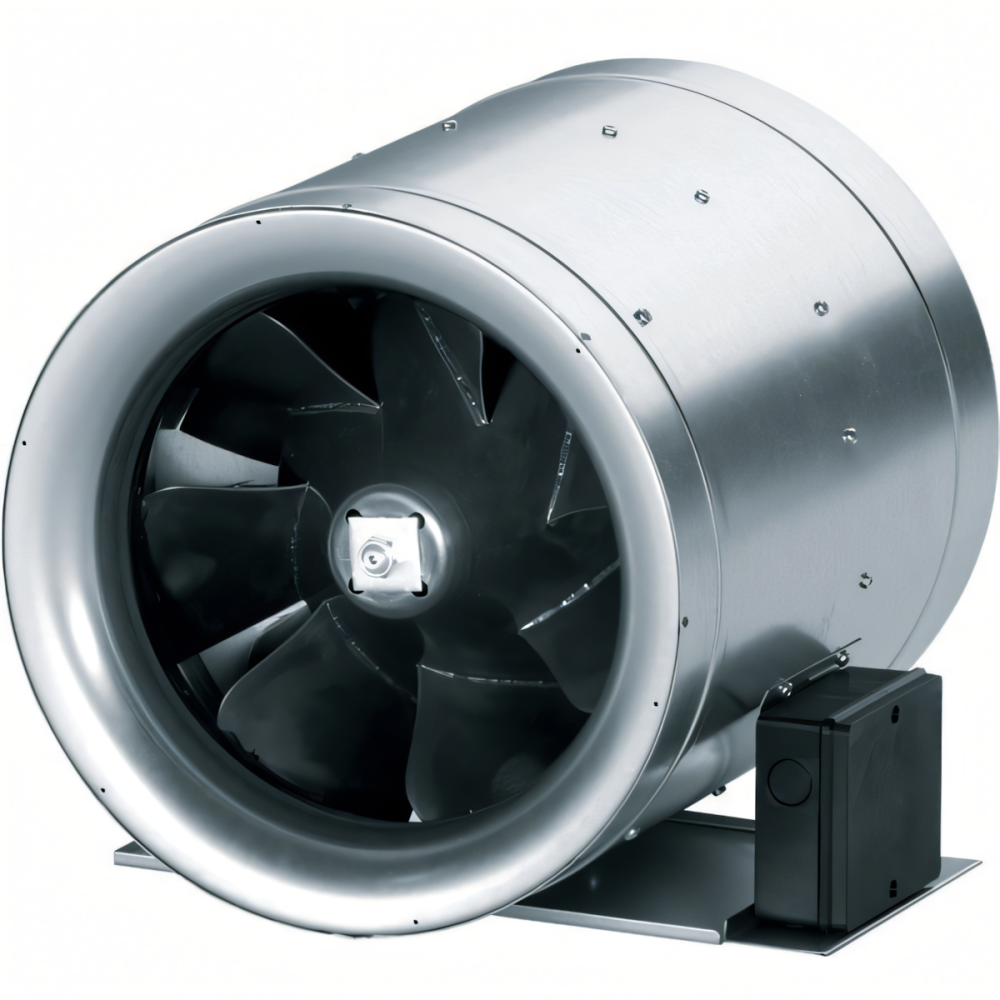

Maico Diagonal Ventilator 0080.0626 Typ EDR 56-2

Maico Diagonal Ventilator 0080.0626 Typ EDR 56-2 Diagonal-Ventilator EDR 56-2 für Rohreinbau, DN 560 Merkmale  Für direkten Einbau in Rohrleitungen.  Förderung von mittleren bis großen Luftmengen gegen hohe Widerstände.  Kompakte Abmessungen, geringes Gewicht und integrierte Montageplatte erleichtern schnelle Montage.  Der hohe Wirkungsgrad reduziert die Betriebskosten: Kaufpreis amortisiert sich je nach Betriebsdauer nach nur einem Jahr.  Ansaugdüse zum turbulenzarmen Luftansaugen.  Diagonal-Laufrad mit nachgeschaltetem Stator.  Profiliertes Laufrad- und Statorschaufeln sorgen für optimale Anströmung.  Mit Diffusor zur Erhöhung des statischen Drucks.  Spaltabdichtung zwischen Saug- und Druckraum reduziert die Überströmverluste.  Meridianer Strömungsverlauf verhindert Turbulenzen.  Betrieb mit Frequenzumrichter MFU.  Schutzart IP X4.  Isolationsklasse F. Drehstrommotor  Stufenlose Drehzahlregelung mittels Frequenzumrichter MFU.  Die Anschlüsse sind auf Klemmen geführt und müssen an einen Motorschutzschalter angeschlossen werden.  Elektrischer Anschluss über Anschlusskabel. Elektrischer Anschluss  Netzfrequenz 50 Hz. Artikel: EDR 56-2  Fördervolumen: 10800 m3/h  Drehzahl: 1610 1/min  Laufradtyp: diagonal  Drehzahlsteuerbar: ja  Spannungsart: Drehstrom  Bemessungsspannung: 400 V  Netzfrequenz: 50 Hz  Nennleistung: 1445 W  IMax: 2,74 A  Schutzart: IP X4  Wärmeklasse: F  Einbauort: Rohrsystem  Einbaulage: senkrecht/waagerecht  Material: Aluminium  Farbe: silber  Gewicht: 33 kg  Gewicht mit Verpackung: 34,8 kg  Nennweite: 560 mm  Breite: 564 mm  Höhe: 573 mm  Tiefe: 582 mm  Breite mit Verpackung: 575 mm  Höhe mit Verpackung: 592 mm  Tiefe mit Verpackung: 607 mm  Fördermitteltemperatur: 60 °C  Umgebungstemperatur: -20 °C bis 60 °C  Gesamteffizienz e: 65 %  Messkategorie: A  Effizienzkategorie: statisch  Effizienzgrad N: 73,9  VSD erforderlich: ja  Herstellungsjahr: siehe Typenschild  Herstellername/Amtliche Registriernummer/Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH/Registergericht Freiburg, HRB 601233/Villingen-Schwenningen  PBEP/FördervolumenBEP/Pfs, BEP: 1,41 kW/6937 m3/h/472 Pa  nBEP: 1595 1/min  spezifisches Verhältnis: ca. 1  Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung  Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung  Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind:- IBEP: 5,74 A  SchallleistungspegelLWA5: 82 dB(A) Hersteller Maico Nr. 0080.0626 Typ EDR 56-2 EAN Nr. 4012799981381 Warengruppe Maico Diagonal Ventilator
