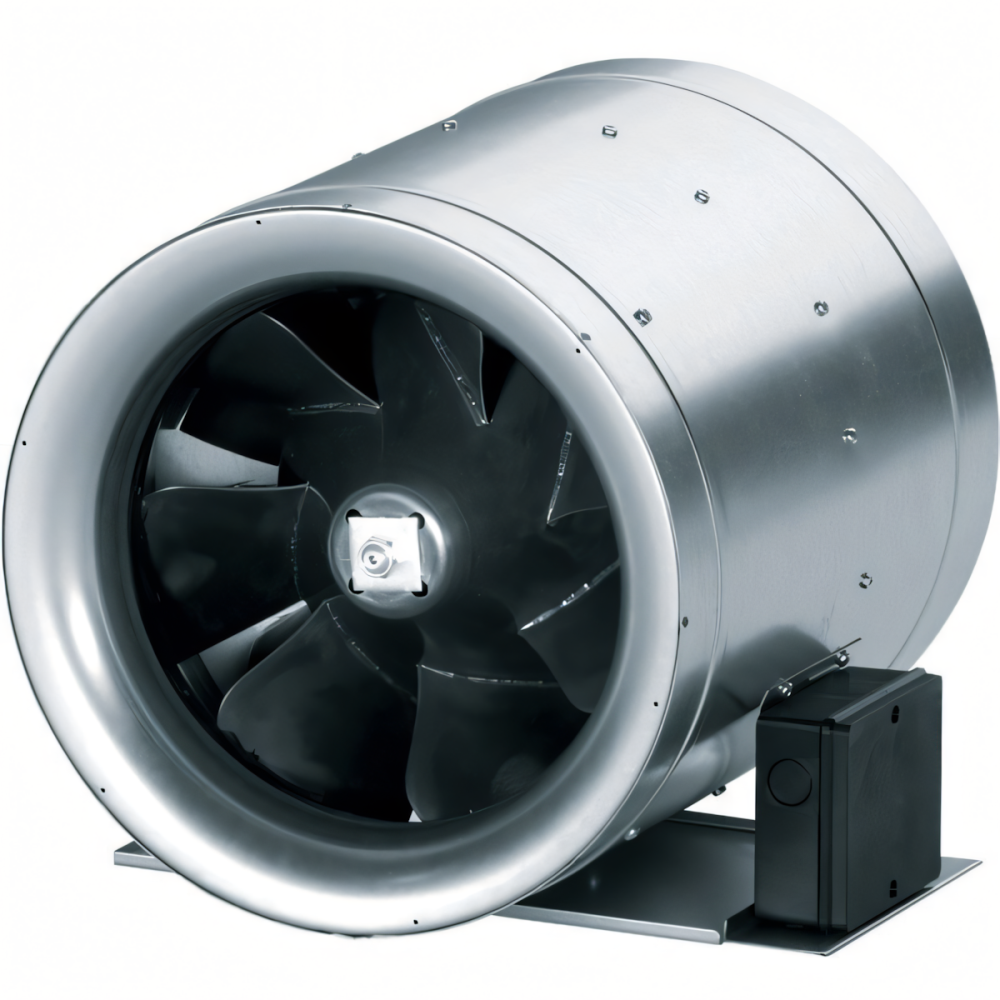

Maico Diagonal Ventilator 0080.0627 Typ EDR 63-2

Maico Diagonal Ventilator 0080.0627 Typ EDR 63-2 Diagonal-Ventilator EDR 63-2 für Rohreinbau, DN 630 Merkmale  Für direkten Einbau in Rohrleitungen.  Förderung von mittleren bis großen Luftmengen gegen hohe Widerstände.  Kompakte Abmessungen, geringes Gewicht und integrierte Montageplatte erleichtern schnelle Montage.  Der hohe Wirkungsgrad reduziert die Betriebskosten: Kaufpreis amortisiert sich je nach Betriebsdauer nach nur einem Jahr.  Ansaugdüse zum turbulenzarmen Luftansaugen.  Diagonal-Laufrad mit nachgeschaltetem Stator.  Profiliertes Laufrad- und Statorschaufeln sorgen für optimale Anströmung.  Mit Diffusor zur Erhöhung des statischen Drucks.  Spaltabdichtung zwischen Saug- und Druckraum reduziert die Überströmverluste.  Meridianer Strömungsverlauf verhindert Turbulenzen.  Betrieb mit Frequenzumrichter MFU.  Schutzart IP X4.  Isolationsklasse F. Drehstrommotor  Stufenlose Drehzahlregelung mittels Frequenzumrichter MFU.  Die Anschlüsse sind auf Klemmen geführt und müssen an einen Motorschutzschalter angeschlossen werden.  Elektrischer Anschluss über Anschlusskabel. Elektrischer Anschluss  Netzfrequenz 50 Hz. Artikel: EDR 63-2  Fördervolumen: 16200 m3/h  Drehzahl: 1610 1/min  Laufradtyp: diagonal  Drehzahlsteuerbar: ja  Spannungsart: Drehstrom  Bemessungsspannung: 400 V  Netzfrequenz: 50 Hz  Nennleistung: 2955 W  IMax: 5,51 A  Schutzart: IP X4  Wärmeklasse: F  Einbauort: Rohrsystem  Einbaulage: senkrecht/waagerecht  Material: Aluminium  Farbe: silber  Gewicht: 45 kg  Gewicht mit Verpackung: 47,7 kg  Nennweite: 630 mm  Breite: 634 mm  Höhe: 643 mm  Tiefe: 653,5 mm  Breite mit Verpackung: 642 mm  Höhe mit Verpackung: 663 mm  Tiefe mit Verpackung: 678 mm  Fördermitteltemperatur: 60 °C  Umgebungstemperatur: -20 °C bis 60 °C  Gesamteffizienz e: 65,7 %  Messkategorie: A  Effizienzkategorie: statisch  Effizienzgrad N: 71,2  VSD erforderlich: ja  Herstellungsjahr: siehe Typenschild  Herstellername/Amtliche Registriernummer/Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH/Registergericht Freiburg, HRB 601233/Villingen-Schwenningen  PBEP/FördervolumenBEP/Pfs, BEP: 2,95 kW/10846 m3/h/639 Pa  nBEP: 1578 1/min  spezifisches Verhältnis: ca. 1  Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung  Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung  Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind:- IBEP: 5,51 A  SchallleistungspegelLWA5: 76 dB(A) Hersteller Maico Nr. 0080.0627 Typ EDR 63-2 EAN Nr. 4012799981398 Warengruppe Maico Diagonal Ventilator
