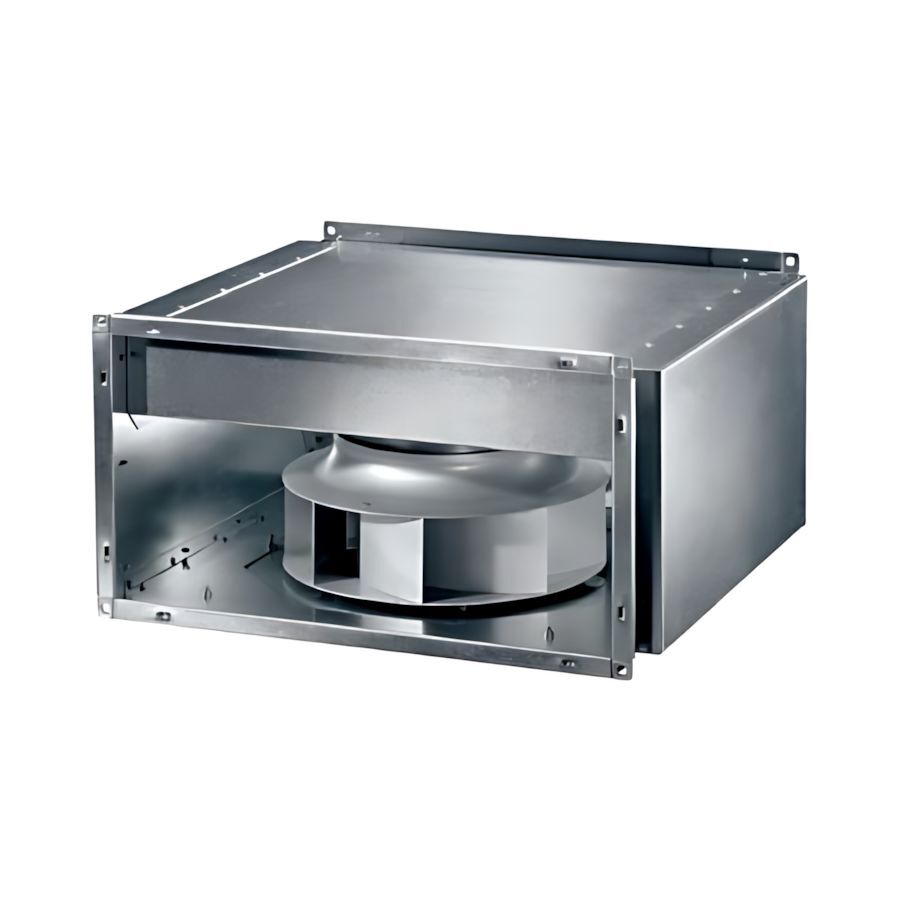

Maico Kanalventilator 0086.0801 Typ DSK 22 EC

Maico Kanalventilator 0086.0801 Typ DSK 22 EC Kanalventilator DSK 22 EC schallgedämmt, Kanal 500x250, Wechselst Einbau in rechteckige Lüftungskanäle. Verzinktes Gehäuse. Mit schalldämmender Auskleidung für erhöhte Ansprüche an besonders niedrige Geräuschpegel. Geringe Energieaufnahme dank EC-Technologie. Geringer Platzbedarf durch kompakte Abmessungen. Flanschprofile an der Saug- und Druckseite. Radiallaufräder mit rückwärtsgekrümmten Schaufeln aus verzinktem Stahl (DN 22-DN 35) oder UV-stabilisiertem und Glasfaser verstärkten, Polypropylen (PP) (DN 50-DN 56). Laufrad sitzt auf der Motorwelle und wird direkt angetrieben. Statisch und dynamisch gewuchtet gemäß DIN ISO 21940-11, Wuchtgüte G6,3. Hohe Schutzart IP 54. Zur Vermeidung von Schwingungsübertragungen auf das Kanalsystem elastischen Verbindungsstutzen ELP verwenden. Förderrichtung: Förder- und Drehrichtung sind auf dem Ventilatorgehäuse durch Pfeile gekennzeichnet. Drehrichtung ist von der Ansaugseite gesehen rechtsdrehend. Motor: Motor für den Dauerbetrieb ausgelegt. Robuster EC-Motor mit Kugellager, wartungsfrei. Drehzahl kann im Steuerbetrieb über ein 0-10 V Signal oder ein Potentiometer stufenlos vorgegeben werden. Thermischer Motorschutz serienmäßig. Integrierter Motorschutz über Alarmrelais geführt. Statusanzeige über LED (DN 50-DN 56). ModBus RTU Schnittstelle. Integrierte 24 V Spannungsquelle für optionales Zubehör. Montagehinweise: Einbau in horizontaler und vertikaler Lage möglich. Elektrischer Anschluss: Erfolgt je nach Ausführung am Klemmenkasten oder am ausgeführten Kabel. Netzfrequenz 50 Hz.Artikel: DSK 22 EC, Ausführung: schallgedämmt, Fördervolumen: 2000 m3/h, FördervolumenNenn: 1100 m3/h/im opt. Wirkungs Grad, Druck pfs, Nenn: 313 Pa-im opt. Wirkungs Grad, Drehzahl nNenn: 1650 1/min-im opt. Wirkungs Grad, Drehzahl: 1650 1/min, Drehzahlsteuerbar: ja, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Nennleistung: 198 W, INenn: 0,96 A, Schutzart: IP 54, Wärmeklasse: F, Einbauort: Kanal, Einbaulage: beliebig, Material Gehäuse: Stahlblech, verzinkt, Gewicht: 24,45 kg, Gewicht mit Verpackung: 26,56 kg, Ventilator ausschwenkbar: ja, Kanalmaß: 500 mmx250 mm, Breite: 580 mm, Höhe: 290 mm, Tiefe: 530 mm, Breite mit Verpackung: 590 mm, Höhe mit Verpackung: 415 mm, Tiefe mit Verpackung: 570 mm, Fördermitteltemperatur: -25 GradC bis 50 GradC Hersteller Maico Typ DSK 22 EC Nr. 0086.0801 EAN Nr. 4012799868019 Warengruppe Maico Kanalventilator
