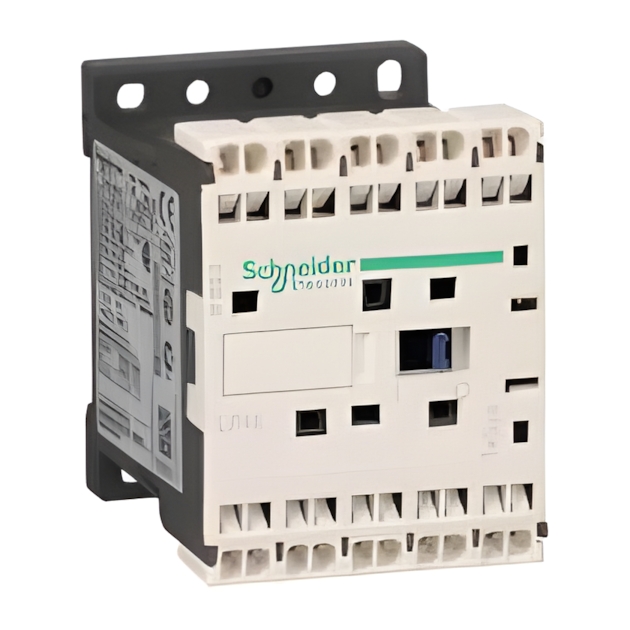

Telemecanique Leistungsschütz LP4K12013BW3

Schneider Electric Telemecanique Leistungsschütz LP4K12013BW3 Leistungsschütz, 3p+1Ö, 5,5kW/400V/AC3, 12A, 24VDC. Baureihe: TeSys-Produkt oder Komponententyp: Schütz-Kurzbezeichnung des Geräts: LP4K-Anwendung des Schützes: Motorsteuerung, Widerstandslast-Nutzungskategorie: AC-1, AC-3, AC-4-Beschreibung der Pole: 3P-Zus. des Polkontakts: 3 NO-Betriebsbemessungsspannung Ue: = 690 V AC 50/60 Hz für Signalschaltkreis, 690 V AC 50/60 Hz für Hauptstromkreis-Nennbetriebsstrom Ie: 12 Abei = 440 V AC AC-3 für Hauptstromkreis, 16 A ( = 70 GradC) bei 690 V AC AC-1für Hauptstromkreis, 20 A ( = 50 GradC) bei = 440 V AC AC-1für Hauptstromkreis-Motorleistung (kW): 3 kW bei 220...230 V AC 50/60 Hz, 4 kW bei 480 V AC 50/60 Hz, 4 kW bei 500 ... 600 V AC 50/60 Hz, 4 kW bei 660...690 V AC 50/60 Hz, 5.5 kW bei 380...415 V AC 50/60 Hz, 5.5 kW bei 440 V AC 50/60 Hz-Aufbau der Hilfskontakte: 1 NC-Überspannungskategorie: III-knv. off. therm. Strom Ith: 10 Abei = 50 GradCfür Signalschaltkreis, 20 Abei = 50 GradCfür Hauptstromkreis-Irms Nenneinschaltleistung: 110 A AC für Signalschaltkreis gemäß IEC 60947, 144 A AC für Hauptstromkreis gemäß IEC 60947, 144 A AC für Hauptstromkreis gemäß NF C 63-110-Nenn-Unterbrechungskapazität: 110 Abei 440 V gemäß IEC 60947, 70 Abei 660...690 V gemäß IEC 60947, 80 Abei 500 V gemäß IEC 60947-Nennkurzzeitstrom Icw: 100 A = 50 GradC 10 s Hauptstromkreis, 105 A = 50 GradC 5 s Hauptstromkreis, 110 A 100 ms Signalschaltkreis, 115 A = 50 GradC 1 s Hauptstromkreis, 25 A = 50 GradC = 15 s Hauptstromkreis, 50 A = 50 GradC 3 min. Hauptstromkreis, 55 A = 50 GradC 1 min. Hauptstromkreis, 75 A = 50 GradC 30 s Hauptstromkreis, 80 A 1 s Signalschaltkreis, 90 A 500 ms Signalschaltkreis-zugehör. Sicherungsnennleist.: 10 A gG für Signalschaltkreisgemäß IEC 60947, 10 A gG für Signalschaltkreisgemäß VDE 0660, 25 A aM für Hauptstromkreis, 25 A gGbei = 440 V für Hauptstromkreis-Nennisolationsspannung Ui: 600 V für Hauptstromkreis gemäß CSA C22.2 No 14, 600 V für Hauptstromkreis gemäß UL 508, 600 V für Signalschaltkreis gemäß CSA C22.2 No 14, 600 V für Signalschaltkreis gemäß UL 508, 690 V für Hauptstromkreis gemäß IEC 60947-4-1, 690 V für Signalschaltkreis gemäß IEC 60947-4-1, 690 V für Signalschaltkreis gemäß IEC 60947-5-1-elektrische Lebensdauer: 0.3 Mcycles 20 A AC-1 bei Ue = 440 V, 1.3 Mcycles 12 A AC-3 bei Ue = 440 V-Montagehalterung: Platte, Schiene-Normen: BS 5424, IEC 60947, NF C 63-110, VDE 0660-Produktzertifizierungen: CSA, UL-Anschlüsse-Klemmen: Federzugklemmen 1 Kabel 0.75...1.5 mm²-Kabelfestigkeit: fest, Federzugklemmen 1 Kabel 0.75...1.5 mm²-Kabelfestigkeit: flexibel-ohne Kabelende-Ansprechzeit: 10...20 ms Spulen-Aberregung und NO-Öffnung, 30...40 ms Spulen-Erregung und NO-Schließung-Sicherheitslevel: B10d = 1369863 Zyklen Schütz mit Nennlast gemäß EN/ISO 13849-1, B10d = 20000000 Zyklen Schütz mit mechanischer Lastgemäß EN/ISO 13849-1-mechanische Lebensdauer: 30 Mcycles. EAN Nr. 3389110242416 Warengruppe Restposten
